Hastings三胶合消色差透镜

Hastings三胶合消色差透镜

￥ 0.00
0.00

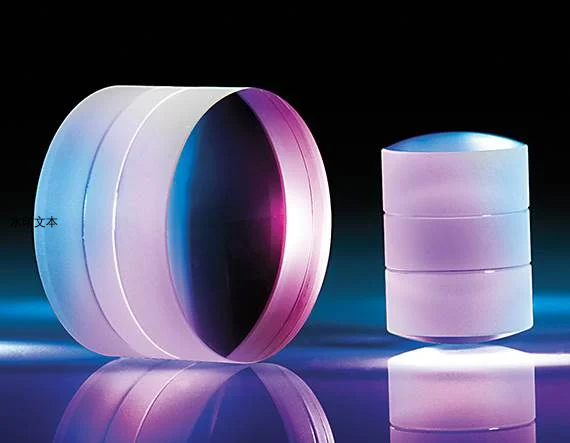

TECHSPEC® Hastings 三胶合消色差透镜采用独特三片式设计，提供无场曲、色彩校正的视觉效果。这些镜片通过计算机设计，相互之间相互作用，有助于减少或消除“枕形”畸变，以及色差和球差。TECHSPEC® Hastings 三胶合消色差透镜由两个凹面弯月形镜片胶合到一个双凸透镜上。这些镜片带有MgF2增透镀膜，使其非常适合在可见光范围内使用。


  • 独特的三片式设计

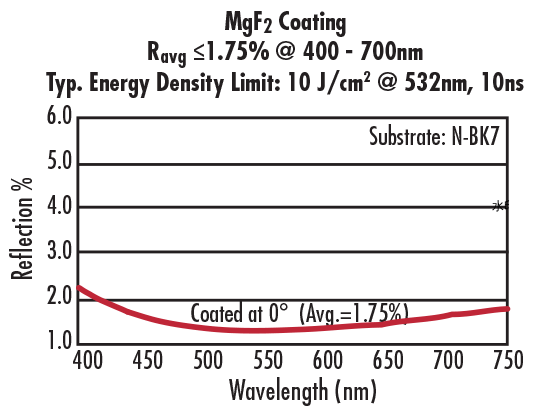

  • MgF2 镀膜

  • Steinheil三胶合消色差透镜也可供选购


                                产品

标题产品编码Dia. (mm)EFL (mm)FL Tolerance (%)BFL (mm)焦距指定波长 (nm)中心偏（弧分）CT (mm)CT A (mm)CT B (mm)半径 R1 (mm)半径 R2 (mm)半径 R3 (mm)
8mm Dia x 12.5mm EFL Hastings Triplet Achromatic Lens13-5218.00 +0.0/-0.02512.50 ±2 9.82 587.6 <3 7.23 5.23 1.00 9.40 4.805 -4.805
10mm Dia x 15mm EFL 三胶合消色差透镜67-41810.00 +0.0/-0.02515.00 ±2 11.21 587.6 <3 10.00 8.00 1.00 11.33 6.17 -6.17
直径12.5mm X 20mm EFL 三胶合消色差透镜45-25112.50 +0.0/-0.02520.00 ±2 16.31 587.6 <3 10.18 7.98 1.10 14.95 7.34 -7.34
直径15mm x 25.4mm EFL 三胶合消色差透镜30-12015.00 +0.0/-0.02525.40 ±2 20.00 587.6 <3 12.49 10.21 1.14 19.00 9.30 -9.30
直径23mm x 40.3mm EFL 三胶合消色差透镜30-22923.00 +0.0/-0.02540.30 ±2 33.90 587.6 <3 18.00 11.00 3.50 32.48 18.15 -18.15

                                 技术数据
