紫外到近红外（UV-to-NIR） 校正三片镜组件

紫外到近红外（UV-to-NIR） 校正三片镜组件

￥ 0.00
0.00

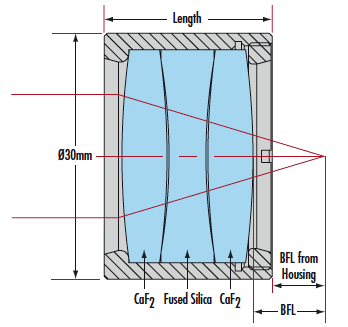

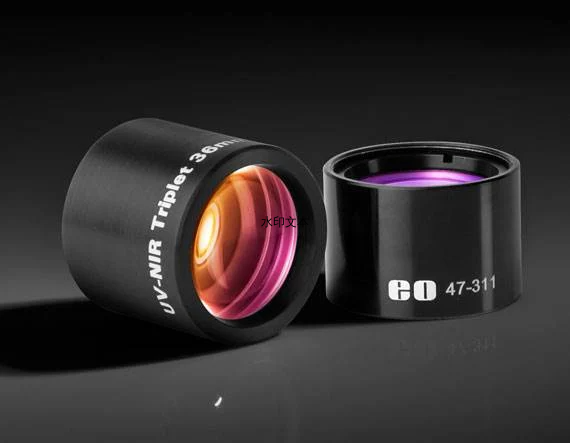

TECHSPEC®紫外到近红外（UV-to-NIR） 校正三片镜组件在193nm至1000nm的波长范围内提供稳定的焦距（具体色差偏移信息见下方）。这些透镜专为宽带应用精心设计。采用顶级氟化钙和熔融石英材料制造，这些无限共轭三合透镜是宽光谱波长成像应用的理想选择。TECHSPEC®紫外到近红外（UV-to-NIR） 校正三片镜组件通常用于荧光研究，该类应用中激发光位于可见光和近红外光谱区域，或在双通系统中使用，同一透镜既用于照射激发染料又用于收集其激发光。透镜元件未镀膜，安装在30mm直径的铝制外壳中。可选配增透镀膜，但需满足最小订购量要求。


  • 氟化钙与紫外熔融石英元件

  • 193nm至1000nm宽带色差校正设计

  • 是荧光测量和光谱学应用的理想选择


                                         产品

标题产品编码EFL (mm)FL Tolerance (%)BFL (mm)BFL from Housing (mm)CA (mm)基底表面质量有效焦距/有效孔径直径比NA涂层
36mm焦距，未镀膜，紫外－近红外三校正三胶合透镜65-02936.00 ±0.5 @ 248nm 24.98 24.50 22.50 CaF2 / Fused Silica / CaF2 60-40 1.6 0.31 Uncoated
36mm焦距，MgF2镀膜，紫外－近红外校正三胶合透镜65-03336.00 ±0.5 @ 248nm 24.98 24.50 22.50 CaF2 / Fused Silica / CaF2 60-40 1.6 0.31 MgF2 (193-1000nm)
45mm EFL 不镀膜， UV到NIR 校正三胶合透镜47-61345.00 ±0.5 @ 248nm 34.84 33.3 22.5 CaF2 / Fused Silica / CaF2 60-40 2.00 0.25 Uncoated
紫外到近红外校正三胶合透镜，有效焦距45mm，镀氟化镁增透膜64-83745.00 ±1.5 @ 248nm 34.84 33.3 22.5 CaF2 / Fused Silica / CaF2 60-40 2.00 0.25 MgF2 (193-1000nm)
90mm EFL 不镀膜， UV到NIR 校正三胶合透镜47-31190.00 ±1.5 @ 248nm 84.76 81.9 22.5 CaF2 / Fused Silica / CaF2 60-40 4.00 0.13 Uncoated
紫外到近红外校正三胶合透镜，有效焦距90mm，镀氟化镁增透膜64-83890.00 ±1.5 @ 248nm 84.76 81.9 22.5 CaF2 / Fused Silica / CaF2 60-40 4.00 0.13 MgF2 (193-1000nm)
135mm EFL 不镀膜， UV到NIR 校正三胶合透镜47-312135.00 ±1.5 @ 248nm 129.31 126.9 22.5 CaF2 / Fused Silica / CaF2 60-40 6.00 0.08 Uncoated
紫外到近红外校正三胶合透镜，有效焦距135mm，镀氟化镁增透膜64-839135.00 ±1.5 @ 248nm 129.31 126.9 22.5 CaF2 / Fused Silica / CaF2 60-40 6.00 0.08 MgF2 (193-1000nm)
180mm EFL 不镀膜， UV到NIR 校正三胶合透镜47-313180.00 ±1.5 @ 248nm 174.62 172.3 22.5 CaF2 / Fused Silica / CaF2 60-40 8.00 0.06 Uncoated
紫外到近红外校正三胶合透镜，有效焦距180mm，镀氟化镁增透膜64-840180.00 ±1.5 @ 248nm 174.62 172.3 22.5 CaF2 / Fused Silica / CaF2 60-40 8.00 0.06 MgF2 (193-1000nm)


                                  技术数据


Effective Focal Length EFL193 - 400nm400 - 1000nm193 - 1000nm
Chromatic ShiftRMS Spot SizeChromatic ShiftRMS Spot SizeChromatic ShiftRMS Spot Size
36mm1.8mm240μm0.4mm214μm2.2mm268μm
45mm1.1mm88μm0.3mm69μm1.3mm95μm
90mm2.0mm64μm0.6mm38μm2.5mm69μm
135mm1.6mm49μm0.6mm31μm2.1mm51μm
180mm1.4mm46μm0.6mm28μm1.9mm45μm
