大口径精密消色差透镜

大口径精密消色差透镜

￥ 0.00
0.00

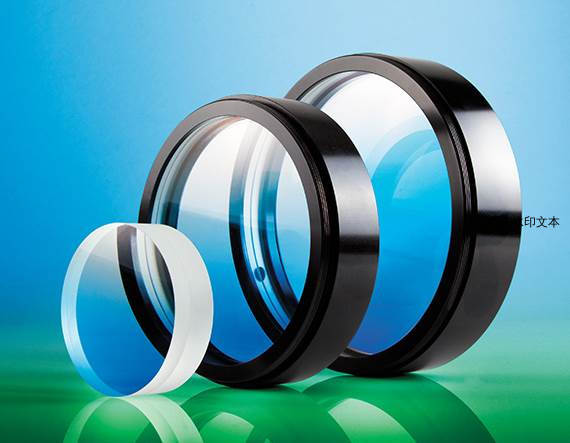

TECHSPEC®大口径精密消色差透镜在整个指定波长范围内提供接近衍射极限的性能。这些色差校正的消色差镜头具有长焦距，并提供胶合或空气间隔设计。镜头具有MgF2防反射镀膜，并提供直径高达140mm的镜头。TECHSPEC®大口径精密消色差透镜的封装版本具有公螺纹，便于集成到光学系统中。对于未封装的空气间隔消色差透镜，随货附赠粘性箔间隔物和安装说明。

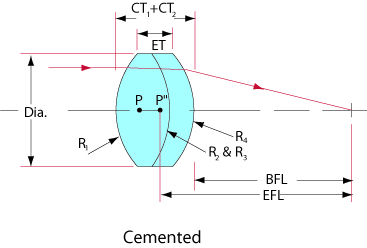

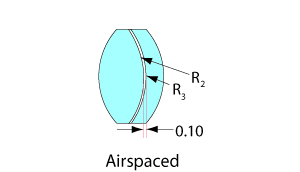

  • 提供胶合而成和气隙方解两种设计

  • 可采用封装版以便轻松集成

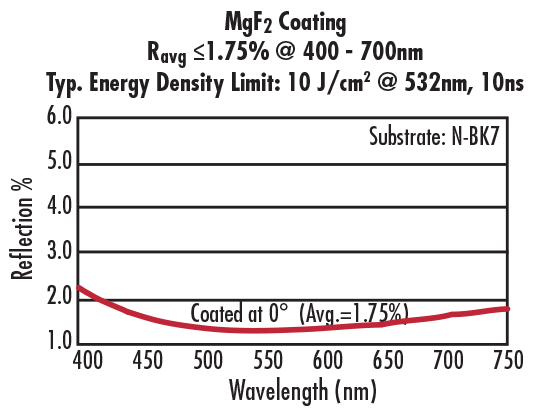

  • 备有MgF2 增透膜

                                                           产品

标题产品编码Dia. (mm)EFL (mm)FL Tolerance (%)BFL (mm)焦距指定波长 (nm)CA (mm)中心偏（弧分）CT 1 (mm)CT 2 (mm)半径 R1 (mm)半径 R2 (mm)半径 R3 (mm)
消色差透镜，直径63.5mm x 354.9mm焦距31-40263.50 +0.00/-0.10354.87 ±1 344.52 587.6 62.70 5.00 11.94 8.86 203.94 -156.41 -156.41
消色差透镜，63.5mm直径X486.3mm焦距42-81763.50 +0.00/-0.08486.30 ±1 476.42 587.6 60.00 5.00 11.43 10.16 290.86 -197.87 -197.87
消色差透镜，直径76.6mm x 849.9mm焦距30-97676.56 +0.00/-0.08849.96 ±1 838.69 587.6 73.25 5.00 13.08 10.16 497.21 -345.82 -344.20
消色差透镜，90mm直径，849.9mm焦距，带封装54-56790.00 +0.00/-0.08849.96 ±1 838.69 587.6 72.00 5.00 13.08 10.16 497.21 -345.82 -344.20
 消色差透镜，102.3mm直径， 1524.7mm焦距50-107102.31 +0.00/-0.121,524.73 ±1 1514.53 587.6 98.75 5.00 12.37 8.76 908.13 -626.59 -625.40
消色差透镜，116mm直径，1524.7mm焦距，带封装54-568116.00 +0.00/-0.121,524.73 ±1 1514.53 587.6 98.00 5.00 12.37 8.76 908.13 -626.59 -625.40
消色差透镜，128mm直径 x 1900.2mm焦距70-163128.02 +0.00/-0.121,900.24 ±1 1887.58 587.6 124.50 5.00 15.42 10.92 1,131.72 -780.87 -779.37
消色差透镜，140mm直径，1900.2mm焦距，带封装54-569140.00 +0.00/-0.121,900.24 ±1 1887.58 587.6 123.00 5.00 15.42 10.92 1,131.72 -780.87 -779.37


                              技术数据
