非球面消色差透镜

非球面消色差透镜

￥ 0.00
0.00

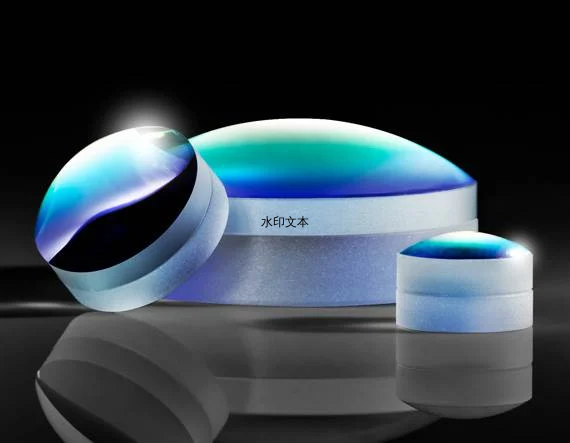

TECHSPEC®非球面消色差透镜填补了色彩校正消色差透镜和球差校正非球面透镜之间的空白。这种独特的设计导致了一种经济实惠、色彩校正的非球面元件。双合透镜由两个胶合元件组成，这些元件经过匹配，以实现其色彩校正能力和较小的RMS光斑尺寸。   双合透镜的第二个表面与模压聚合物非球面表面融合。这些模具创造了一个稳定的非球面轮廓，能消除或减少典型消色差透镜中存在的波前误差，同时提高了数值孔径。TECHSPEC®非球面消色差透镜的典型应用包括光纤聚焦或准直、图像中继、检测、扫描和高数值孔径成像。


  • 独特创新设计，低成本，色彩校正非球面

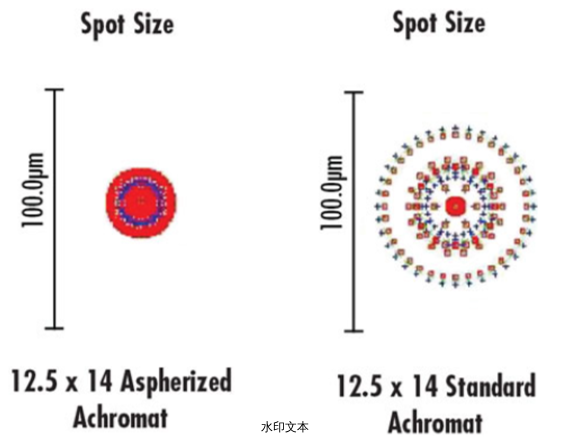

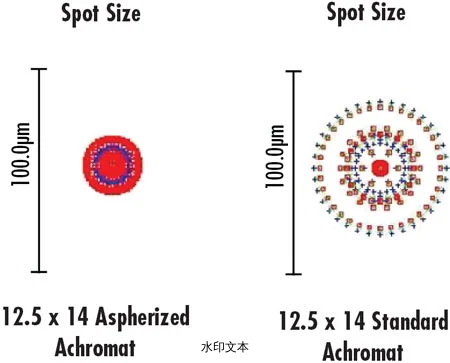

  • 比标准消色差透镜具有更好的色彩校正效果

  • 与机械加工的非球面有相似的球差校正能力

  • 设计信息可供查询

                            产品

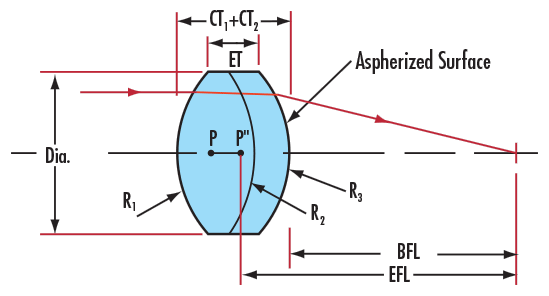

标题产品编码Dia. (mm)EFL (mm)FL Tolerance (%)BFL (mm)焦距指定波长 (nm)CA (mm)中心偏（弧分）CT (mm)CT 1 (mm)CT 2 (mm)
9mm直径 x 12mm焦距，非球面消色差透镜49-6569.00 +0.00/-0.0512.00
8.162 587.6 7.00 ≤5 6.06 4.50 1.56
9mm直径 x 18mm焦距，非球面消色差透镜49-6579.00 +0.00/-0.0518.00
14.3 587.6 7.50 ≤5 6.06 4.50 1.56
12.5mm直径 x 14mm焦距，非球面消色差透镜49-65812.50 +0.00/-0.0514.00
9.89 587.6 10.50 ≤5 8.08 6.50 1.58
12.5mm直径 x 20mm焦距，非球面消色差透镜49-65912.50 +0.00/-0.0520.00
16.07 587.6 11.00 ≤5 6.58 5.00 1.58
12.5mm直径 x 25mm焦距，非球面消色差透镜49-66012.50 +0.00/-0.0525.00
21.69 587.6 11.00 ≤5 5.58 4.00 1.58
25mm直径 x 30mm焦距，非球面消色差透镜49-66225.00 +0.00/-0.0530.00
23.21 587.6 22.00 ≤5 11.58 9.00 2.58
25mm直径 x 35mm焦距，非球面消色差透镜49-66325.00 +0.00/-0.0535.00
28.14 587.6 22.00 ≤5 11.58 9.00 2.58
25mm直径 x 40mm焦距，非球面消色差透镜49-66425.00 +0.00/-0.0540.00
33.23 587.6 23.00 ≤5 11.58 9.00 2.58
25mm直径 x 50mm焦距，非球面消色差透镜49-66525.00 +0.00/-0.0550.00
44.12 587.6 23.00 ≤5 11.58 9.00 2.58


                                                技术数据
