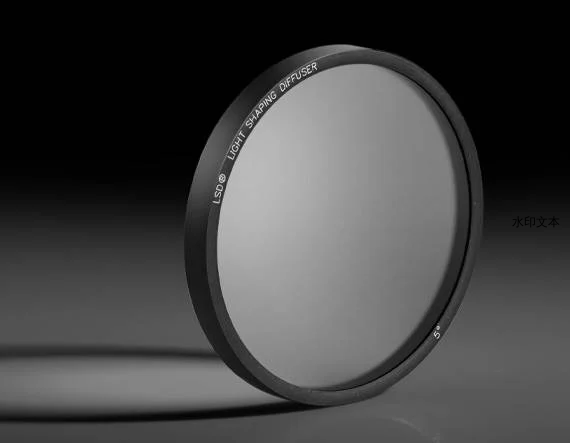

熔融石英全息扩散片

熔融石英全息扩散片

￥ 0.00
0.00


全息扩散体可用来控制照明扩散区域，以及将灯丝、发光二极管（LED）、弧形灯和

其他光源的透射效率增加至超过90%。这些熔融石英全息扩散片采用熔融石英基底，

使其可工作的温度比 聚碳酸酯全息扩散片  的工作温度更高，并可提供可控的、均

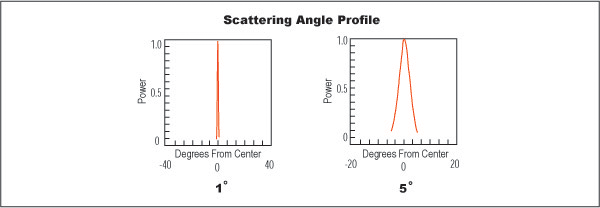

匀的光线分布。需要注意的是，扩散角可用来矫正输入光束，而角误差则将根据不同

的入射角而有所不同。


与许多全息元件不同，这些特定的熔融石英元件可以透过紫外光、可见光和近红外光。

在可见光波段，零阶透射光或镜面反射光小于 1%。具有较宽扩散角（10 度 FWHM 或

更宽）的扩散片也可用于 200-1500nm 的扩展范围，但扩散角较小的扩散片只建议用

于 400-700nm 之间。


  • 扩散角介于0.5 - 50°之间

  • 适用于高温的熔融石英基片

  • 光分布均匀

  • 备有标准的全息扩散片


                         产品

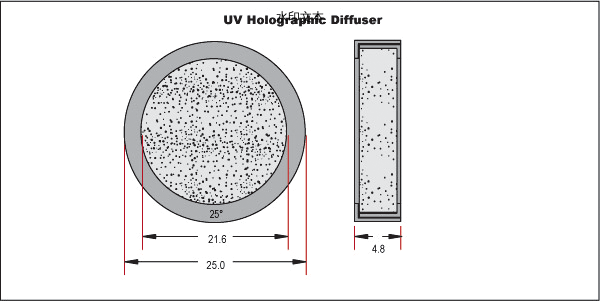

标题产品编码角度公差 (°) 散射角 (°)CA (mm)Dia. (mm)工作温度 (°C)基底透射率 (%) 类型波长范围 (nm)构造
1° 发散角，直径25mm, 熔融石英全息扩散片55-848±0.5 1 (FWHM) 21.6 ±0.125.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
2° 发散角，直径25mm, 熔融石英全息扩散片35-693±1 2 (FWHM) 21.6 ±0.125.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
5° 发散角，直径25mm, 熔融石英全息扩散片55-849±1 5 (FWHM) 21.6 ±0.125.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
10° 发散角，直径25mm, 熔融石英全息扩散片48-506±1 10 (FWHM) 21.6 ±0.125.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
15° 发散角，直径25mm, 熔融石英全息扩散片48-507±1.5 15 (FWHM) 21.6 ±0.125.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
20° 发散角，直径25mm, 熔融石英全息扩散片48-508±2 20 (FWHM) 21.6 ±0.125.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
25° 发散角，直径25mm, 熔融石英全息扩散片48-509±2.5 25 (FWHM) 21.6 ±0.125.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
30° 发散角，直径25mm, 熔融石英全息扩散片48-510±3 30 (FWHM) 21.6 ±0.125.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
40° 发散角，直径25mm, 熔融石英全息扩散片48-511±4 40 (FWHM) 21.6 ±0.125.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
50° 发散角，直径25mm, 熔融石英全息扩散片48-512±5 50 (FWHM) 21.6 ±0.125.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
0.5° 发散角，直径50mm, 熔融石英全息扩散片48-513±0.5 0.5 (FWHM) 45.7 ±0.150.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
1° 发散角，直径50mm, 熔融石英全息扩散片48-514±0.5 1 (FWHM) 45.7 ±0.150.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
5° 发散角，直径50mm, 熔融石英全息扩散片48-515±1 5 (FWHM) 45.7 ±0.150.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
10° 发散角，直径50mm, 熔融石英全息扩散片48-516±1 10 (FWHM) 45.7 ±0.150.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
15° 发散角，直径50mm, 熔融石英全息扩散片48-517±1.5 15 (FWHM) 45.7 ±0.150.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
20° 发散角，直径50mm, 熔融石英全息扩散片48-518±2 20 (FWHM) 45.7 ±0.150.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
25° 发散角，直径50mm, 熔融石英全息扩散片48-519±2.5 25 (FWHM) 45.7 ±0.150.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
30° 发散角，直径50mm, 熔融石英全息扩散片48-520±3 30 (FWHM) 45.7 ±0.150.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
40° 发散角，直径50mm, 熔融石英全息扩散片48-521±4 40 (FWHM) 45.7 ±0.150.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted
50° 发散角，直径50mm, 熔融石英全息扩散片48-522±5 50 (FWHM) 45.7 ±0.150.00 ±0.1-40 to +170 Fused Silica (Corning 7980)Typical: 90 Holographic Diffuser 400 - 700 Mounted


                                 技术数据
