梯度折射率 (GRIN) 柱状透镜

梯度折射率 (GRIN) 柱状透镜

￥ 0.00
0.00

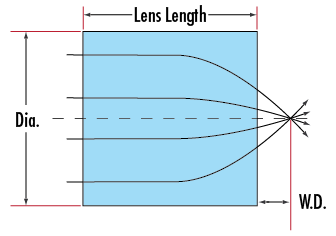

梯度折射率 (GRIN) 柱镜具有平面光学表面，通过透镜材料内部折射率的连续变化来实现聚焦。通过消除复杂几何形状（如非球面形状），并针对特定工作距离精心设计，这些微透镜相对易于处理和集成到光学系统中。梯度折射率 (GRIN) 柱镜设计提供0.55数值孔径。这些柱镜有2种工作距离型号可供购买：0 – 0.23mm。

  • 光纤耦合和激光二极管应用的理想之选

  • 性能可与常规非球面单透镜相媲美

  • 多种尺寸和波长范围型号

                          产品

标题产品编码Dia. (mm)EFL (mm)基底有效焦距/有效孔径直径比NA涂层类型波长范围 (nm)CA (%)涂层规格
0.35mm直径，670－1550nm，未镀膜，梯度折射率透镜88-3550.35 +0.00/-0.010.30 Aluminosilicate Glass Embedded with Silver Ions 0.96 0.55 Uncoated Gradient Index Lens 400 - 1600 90.00
梯度折射率透镜，Φ0.5毫米，设计波长670纳米，工作距离0.0毫米，未镀膜64-5150.50 +0.00/-0.010.45 Aluminosilicate Glass Embedded with Silver Ions 0.9 0.54 Uncoated Gradient Index Lens 400 - 1600 90.00
梯度折射率透镜，Φ1.0毫米，设计波长670纳米，工作距离0.0毫米，未镀膜64-5171.00 +0.00/-0.010.88 Aluminosilicate Glass Embedded with Silver Ions 0.88 0.54 Uncoated Gradient Index Lens 400 - 1600 90.00
梯度折射率透镜，Φ1.8毫米，设计波长670纳米，工作距离0.0毫米，未镀膜64-5191.80 +0.00/-0.011.67 Aluminosilicate Glass Embedded with Silver Ions 0.92 0.52 Uncoated Gradient Index Lens 400 - 1600 90.00
梯度折射率透镜，Φ0.5毫米，设计波长810纳米，工作距离0.0毫米，未镀膜64-5210.50 +0.00/-0.010.45 Aluminosilicate Glass Embedded with Silver Ions 0.9 0.53 Uncoated Gradient Index Lens 400 - 1600 90.00
梯度折射率透镜，Φ1.0毫米，设计波长810纳米，工作距离0.0毫米，未镀膜64-5231.00 +0.00/-0.010.89 Aluminosilicate Glass Embedded with Silver Ions 0.89 0.54 Uncoated Gradient Index Lens 400 - 1600 90.00
梯度折射率透镜，Φ1.0毫米，设计波长810纳米，工作距离0.12毫米，未镀膜64-5241.00 +0.00/-0.010.90 Aluminosilicate Glass Embedded with Silver Ions 0.9 0.53 Uncoated Gradient Index Lens 400 - 1600 90.00
梯度折射率透镜，Φ1.8毫米，设计波长810纳米，工作距离0.0毫米，未镀膜64-5251.80 +0.00/-0.011.68 Aluminosilicate Glass Embedded with Silver Ions 0.93 0.52 Uncoated Gradient Index Lens 400 - 1600 90.00
梯度折射率透镜，Φ1.8毫米，设计波长810纳米，工作距离0.23毫米，未镀膜64-5261.80 +0.00/-0.011.70 Aluminosilicate Glass Embedded with Silver Ions 0.95 0.51 Uncoated Gradient Index Lens 400 - 1600 90.00
梯度折射率透镜，Φ0.5毫米，设计波长1550纳米，工作距离0.0毫米，未镀膜64-5270.50 +0.00/-0.010.46 Aluminosilicate Glass Embedded with Silver Ions 0.92 0.52 Uncoated Gradient Index Lens 1310 - 1550 90.00
梯度折射率透镜，Φ1.0毫米，设计波长1550纳米，工作距离0.0毫米，未镀膜64-5291.00 +0.00/-0.010.90 Aluminosilicate Glass Embedded with Silver Ions 0.90 0.53 Uncoated Gradient Index Lens 1310 - 1550 90.00
梯度折射率透镜，Φ1.8毫米，设计波长1550纳米，工作距离0.0毫米，未镀膜64-5311.80 +0.00/-0.011.71 Aluminosilicate Glass Embedded with Silver Ions 0.95 0.51 Uncoated Gradient Index Lens 1310 - 1550 90.00
梯度折射率透镜，Φ0.5毫米，设计波长670纳米，工作距离0.0毫米，镀可见光膜64-5330.50 +0.00/-0.010.45 Aluminosilicate Glass Embedded with Silver Ions 0.9 0.54 BBAR (450-700nm) Gradient Index Lens 450 - 700 90.00 Ravg <0.7%, 0-30°
梯度折射率透镜，Φ1.0毫米，设计波长670纳米，工作距离0.0毫米，镀可见光膜64-5351.00 +0.00/-0.010.88 Aluminosilicate Glass Embedded with Silver Ions 0.88 0.54 BBAR (450-700nm) Gradient Index Lens 450 - 700 90.00 Ravg <0.7%, 0-30°
梯度折射率透镜，Φ1.8毫米，设计波长670纳米，工作距离0.0毫米，镀可见光膜64-5371.80 +0.00/-0.011.67 Aluminosilicate Glass Embedded with Silver Ions 0.92 0.52 BBAR (450-700nm) Gradient Index Lens 450 - 700 90.00 Ravg <0.7%, 0-30°
梯度折射率透镜，Φ1.8毫米，设计波长670纳米，工作距离0.23毫米，镀可见光64-5381.80 +0.00/-0.011.69 Aluminosilicate Glass Embedded with Silver Ions 0.94 0.52 BBAR (450-700nm) Gradient Index Lens 450 - 700 90.00 Ravg <0.7%, 0-30°
梯度折射率透镜，Φ0.5毫米，设计波长810纳米，工作距离0.0毫米，镀近红外膜64-5390.50 +0.00/-0.010.45 Aluminosilicate Glass Embedded with Silver Ions 0.9 0.53 BBAR (800-1000nm) Gradient Index Lens 800 - 1000 90.00 Ravg <0.5%, 0-30°
梯度折射率透镜，Φ1.0毫米，设计波长810纳米，工作距离0.0毫米，镀近红外膜64-5411.00 +0.00/-0.010.89 Aluminosilicate Glass Embedded with Silver Ions 0.89 0.54 BBAR (800-1000nm) Gradient Index Lens 800 - 1000 90.00 Ravg <0.5%, 0-30°
梯度折射率透镜，Φ1.8毫米，设计波长810纳米，工作距离0.0毫米，镀近红外膜64-5431.80 +0.00/-0.011.68 Aluminosilicate Glass Embedded with Silver Ions 0.93 0.52 BBAR (800-1000nm) Gradient Index Lens 800 - 1000 90.00 Ravg <0.5%, 0-30°
梯度折射率透镜，Φ1.8毫米，设计波长810纳米，工作距离0.23毫米，镀近红外64-5441.80 +0.00/-0.011.70 Aluminosilicate Glass Embedded with Silver Ions 0.95 0.51 BBAR (800-1000nm) Gradient Index Lens 800 - 1000 90.00 Ravg <0.5%, 0-30°
梯度折射率透镜，Φ0.5毫米，设计波长1550纳米，工作距离0.0毫米，镀近红外64-5450.50 +0.00/-0.010.46 Aluminosilicate Glass Embedded with Silver Ions 0.92 0.52 BBAR (1310-1550nm) Gradient Index Lens 1310 - 1550 90.00 Ravg <0.5%, 0-30°
梯度折射率透镜，Φ1.0毫米，设计波长1550纳米，工作距离0.0毫米，镀近红外64-5471.00 +0.00/-0.010.90 Aluminosilicate Glass Embedded with Silver Ions 0.90 0.53 BBAR (1310-1550nm) Gradient Index Lens 1310 - 1550 90.00 Ravg <0.5%, 0-30°
梯度折射率透镜，Φ1.8毫米，设计波长1550纳米，工作距离0.0毫米，镀近红外64-5491.80 +0.00/-0.011.71 Aluminosilicate Glass Embedded with Silver Ions 0.95 0.51 BBAR (1310-1550nm) Gradient Index Lens 1310 - 1550 90.00 Ravg <0.5%, 0-30°
梯度折射率透镜，Φ1.8毫米，设计波长1550纳米，工作距离0.23毫米，镀近红64-5501.80 +0.00/-0.011.72 Aluminosilicate Glass Embedded with Silver Ions 0.96 0.51 BBAR (1310-1550nm) Gradient Index Lens 1310 - 1550 90.00 Ravg <0.5%, 0-30°

                               技术数据
