N-BK7匀光导光管

N-BK7匀光导光管

￥ 0.00
0.00

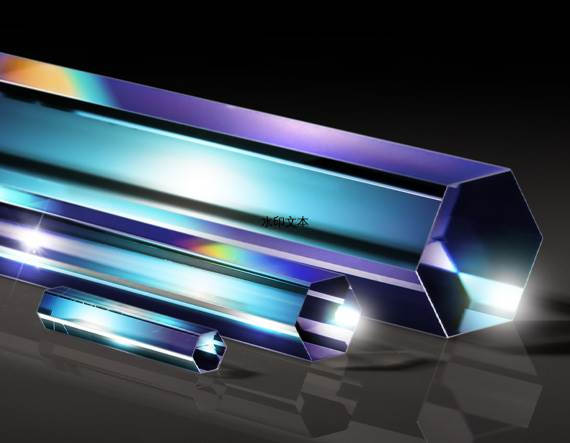

TECHSPEC® N-BK7匀光导光管利用全内反射来均匀化非均匀光源，因而不受光谱特性的影响。与同类方形外形相比，其六边形外形可减少 35% 的光损失。低数值孔径 (NA) 光源需要较长的管道来均匀光，而较短的管道则能充分均匀高 NA 光源的输出。TECHSPEC® N-BK7匀光导光管由精密的 N-BK7 材料制成，可用于各种可见光应用。


  • 均匀化非均匀光源

  • 六角形通光孔径

  • 非常适用于OEM照明

  • 提供其他 匀光导光管

                                            产品

标题产品编码涂层基底长度 (mm)表面质量类型进出孔径 (mm)平行度（弧分）长度容差 (mm)孔径容差 (mm)图像定位
2mm口径， 25mm长，高数值孔径，六边形导光管48-582Uncoated N-BK7 25.00 60-40 Light Pipe 2.00 <5.00 ±0.3 ±0.10 Light Homogenization
等六边形柱状光导管，2mm孔径x50mm长度，标准NA值63-080Uncoated N-BK7 50.00 60-40 Light Pipe 2.00 <5.00 ±0.3 ±0.10 Light Homogenization
等六边形柱状光导管，2mm孔径x75mm长度，低NA值63-081Uncoated N-BK7 75.00 60-40 Light Pipe 2.00 <5.00 ±0.3 ±0.10 Light Homogenization
等六边形柱状光导管，4mm孔径x25mm长度，高NA值63-082Uncoated N-BK7 25.00 60-40 Light Pipe 4.00 <5.00 ±0.3 ±0.10 Light Homogenization
4mm口径， 50mm长，六边形导光管49-402Uncoated N-BK7 50.00 60-40 Light Pipe 4.00 <5.00 ±0.3 ±0.10 Light Homogenization
等六边形柱状光导管，4mm孔径x100mm长度，低NA值63-083Uncoated N-BK7 100.00 60-40 Light Pipe 4.00 <5.00 ±0.3 ±0.10 Light Homogenization
等六边形柱状光导管，5mm孔径x30mm长度，高NA值63-084Uncoated N-BK7 30.00 60-40 Light Pipe 5.00 <5.00 ±0.3 ±0.10 Light Homogenization
5mm口径， 60mm长，标准数值孔径，六边形导光管48-583Uncoated N-BK7 60.00 60-40 Light Pipe 5.00 <5.00 ±0.3 ±0.10 Light Homogenization
等六边形柱状光导管，5mm孔径x120mm长度，低NA值63-085Uncoated N-BK7 120.00 60-40 Light Pipe 5.00 <5.00 ±0.3 ±0.10 Light Homogenization
等六边形柱状光导管，6mm孔径x50mm长度，高NA值63-086Uncoated N-BK7 50.00 60-40 Light Pipe 6.00 <5.00 ±0.3 ±0.10 Light Homogenization
6mm口径， 75mm长，六边形导光管49-403Uncoated N-BK7 75.00 60-40 Light Pipe 6.00 <5.00 ±0.3 ±0.10 Light Homogenization
等六边形柱状光导管，6mm孔径x150mm长度，低NA值63-087Uncoated N-BK7 150.00 60-40 Light Pipe 6.00 <5.00 ±0.3 ±0.10 Light Homogenization
等六边形柱状光导管，8mm孔径x50mm长度，高NA值63-088Uncoated N-BK7 50.00 60-40 Light Pipe 8.00 <5.00 ±0.3 ±0.10 Light Homogenization
8mm口径， 100mm长，六边形导光管49-404Uncoated N-BK7 100.00 60-40 Light Pipe 8.00 <5.00 ±0.3 ±0.10 Light Homogenization
等六边形柱状光导管，10mm孔径x75mm长度，高NA值63-090Uncoated N-BK7 75.00 60-40 Light Pipe 10.00 <5.00 ±0.3 ±0.10 Light Homogenization
10mm口径， 125mm长，标准数值孔径，六边形导光管48-584Uncoated N-BK7 125.00 60-40 Light Pipe 10.00 <5.00 ±0.3 ±0.10 Light Homogenization
等六边形柱状光导管，10mm孔径x175mm长度，低NA值63-091Uncoated N-BK7 175.00 60-40 Light Pipe 10.00 <5.00 ±0.3 ±0.10 Light Homogenization
12.5mm孔径，75mm长度，高数值孔径，六边形导光管84-529Uncoated N-BK7 75.00 60-40 Light Pipe 12.5 <5.00 ±0.3 ±0.10 Light Homogenization
12.5mm孔径，150mm长度，标准数值孔径，六边形导光管84-530Uncoated N-BK7 150.00 60-40 Light Pipe 12.5 <5.00 ±0.3 ±0.10 Light Homogenization
12.5mm孔径，250mm长度，低数值孔径，六边形导光管84-531Uncoated N-BK7 250.00 60-40 Light Pipe 12.5 <5.00 ±0.3 ±0.10 Light Homogenization
15mm孔径，100mm长度，高数值孔径，六边形导光管84-532Uncoated N-BK7 100.00 60-40 Light Pipe 15.0 <5.00 ±0.3 ±0.10 Light Homogenization
15mm孔径，300mm长度，低数值孔径，六边形导光管84-534Uncoated N-BK7 300.00 60-40 Light Pipe 15.0 <5.00 ±0.3 ±0.10 Light Homogenization
20mm孔径，200mm长度，标准数值孔径，六边形导光管84-536Uncoated N-BK7 200.00 60-40 Light Pipe 20.0 <5.00 ±0.3 ±0.10 Light Homogenization
20mm孔径，125mm长度，高数值孔径，六边形导光管84-535Uncoated N-BK7 125.00 60-40 Light Pipe 20.0 <5.00 ±0.3 ±0.10 Light Homogenization
20mm孔径，300mm长度，低数值孔径，六边形导光管84-537Uncoated N-BK7 300.00 60-40 Light Pipe 20.0 <5.00 ±0.3 ±0.10 Light Homogenization
2mm Aperture, 25mm L, VIS-EXT Coated, High NA, Hexagonal Light Pipe72-725VIS-EXT (350-700nm) N-BK7 25.00 60-40 Light Pipe 2.00 <5.00 ±0.20 ±0.10 Light Homogenization
2mm Aperture, 50mm L, VIS-EXT Coated, Standard NA, Hexagonal Light Pipe72-726VIS-EXT (350-700nm) N-BK7 50.00 60-40 Light Pipe 2.00 <5.00 ±0.25 ±0.10 Light Homogenization
2mm Aperture, 75mm L, VIS-EXT Coated, Low NA, Hexagonal Light Pipe72-727VIS-EXT (350-700nm) N-BK7 75.00 60-40 Light Pipe 2.00 <5.00 ±0.25 ±0.10 Light Homogenization
4mm Aperture, 25mm L, VIS-EXT Coated, High NA, Hexagonal Light Pipe72-728VIS-EXT (350-700nm) N-BK7 25.00 60-40 Light Pipe 4.00 <5.00 ±0.20 ±0.10 Light Homogenization
4mm Aperture, 50mm L, VIS-EXT Coated, Standard NA, Hexagonal Light Pipe72-729VIS-EXT (350-700nm) N-BK7 50.00 60-40 Light Pipe 4.00 <5.00 ±0.25 ±0.10 Light Homogenization
4mm Aperture, 100mm L, VIS-EXT Coated, Low NA, Hexagonal Light Pipe72-730VIS-EXT (350-700nm) N-BK7 100.00 60-40 Light Pipe 4.00 <5.00 ±0.30 ±0.10 Light Homogenization
5mm Aperture, 30mm L, VIS-EXT Coated, High NA, Hexagonal Light Pipe72-731VIS-EXT (350-700nm) N-BK7 30.00 60-40 Light Pipe 5.00 <5.00 ±0.20 ±0.10 Light Homogenization
5mm Aperture, 60mm L, VIS-EXT Coated, Standard NA, Hexagonal Light Pipe72-732VIS-EXT (350-700nm) N-BK7 60.00 60-40 Light Pipe 5.00 <5.00 ±0.25 ±0.10 Light Homogenization
5mm Aperture, 120mm L, VIS-EXT Coated, Low NA, Hexagonal Light Pipe72-733VIS-EXT (350-700nm) N-BK7 120.00 60-40 Light Pipe 5.00 <5.00 ±0.30 ±0.10 Light Homogenization
6mm Aperture, 50mm L, VIS-EXT Coated, High NA, Hexagonal Light Pipe72-734VIS-EXT (350-700nm) N-BK7 50.00 60-40 Light Pipe 6.00 <5.00 ±0.25 ±0.10 Light Homogenization
6mm Aperture, 75mm L, VIS-EXT Coated, Standard NA, Hexagonal Light Pipe72-735VIS-EXT (350-700nm) N-BK7 75.00 60-40 Light Pipe 6.00 <5.00 ±0.25 ±0.10 Light Homogenization
6mm Aperture, 150mm L, VIS-EXT Coated, Low NA, Hexagonal Light Pipe72-736VIS-EXT (350-700nm) N-BK7 150.00 60-40 Light Pipe 6.00 <5.00 ±0.30 ±0.10 Light Homogenization
8mm Aperture, 50mm L, VIS-EXT Coated, High NA, Hexagonal Light Pipe72-737VIS-EXT (350-700nm) N-BK7 50.00 60-40 Light Pipe 8.00 <5.00 ±0.25 ±0.10 Light Homogenization
8mm Aperture, 100mm L, VIS-EXT Coated, Standard NA, Hexagonal Light Pipe72-738VIS-EXT (350-700nm) N-BK7 100.00 60-40 Light Pipe 8.00 <5.00 ±0.30 ±0.10 Light Homogenization
10mm Aperture, 75mm L, VIS-EXT Coated, High NA, Hexagonal Light Pipe72-739VIS-EXT (350-700nm) N-BK7 75.00 60-40 Light Pipe 10.00 <5.00 ±0.25 ±0.10 Light Homogenization
10mm Aperture, 125mm L, VIS-EXT Coated, Standard NA, Hexagonal Light Pipe72-740VIS-EXT (350-700nm) N-BK7 125.00 60-40 Light Pipe 10.00 <5.00 ±0.30 ±0.10 Light Homogenization
10mm Aperture, 175mm L, VIS-EXT Coated, Low NA, Hexagonal Light Pipe72-741VIS-EXT (350-700nm) N-BK7 175.00 60-40 Light Pipe 10.00 <5.00 ±0.30 ±0.10 Light Homogenization
12.5mm Aperture, 75mm L, VIS-EXT Coated, High NA, Hexagonal Light Pipe72-742VIS-EXT (350-700nm) N-BK7 75.00 60-40 Light Pipe 12.50 <5.00 ±0.30 ±0.10 Light Homogenization
12.5mm Aperture, 150mm L, VIS-EXT Coated, Standard NA, Hexagonal Light Pipe72-743VIS-EXT (350-700nm) N-BK7 150.00 60-40 Light Pipe 12.50 <5.00 ±0.30 ±0.10 Light Homogenization
12.5mm Aperture, 250mm L, VIS-EXT Coated, Low NA, Hexagonal Light Pipe72-744VIS-EXT (350-700nm) N-BK7 250.00 60-40 Light Pipe 12.50 <5.00 ±0.30 ±0.10 Light Homogenization
15mm Aperture, 100mm L, VIS-EXT Coated, High NA, Hexagonal Light Pipe72-745VIS-EXT (350-700nm) N-BK7 100.00 60-40 Light Pipe 15.00 <5.00 ±0.30 ±0.10 Light Homogenization
15mm Aperture, 300mm L, VIS-EXT Coated, Low NA, Hexagonal Light Pipe72-746VIS-EXT (350-700nm) N-BK7 300.00 60-40 Light Pipe 15.00 <5.00 ±0.30 ±0.10 Light Homogenization
20mm Aperture, 200mm L, VIS-EXT Coated, Standard NA, Hexagonal Light Pipe72-747VIS-EXT (350-700nm) N-BK7 200.00 60-40 Light Pipe 20.00 <5.00 ±0.30 ±0.10 Light Homogenization
20mm Aperture, 125mm L, VIS-EXT Coated, High NA, Hexagonal Light Pipe72-748VIS-EXT (350-700nm) N-BK7 125.00 60-40 Light Pipe 20.00 <5.00 ±0.30 ±0.10 Light Homogenization
20mm Aperture, 300mm L, VIS-EXT Coated, Low NA, Hexagonal Light Pipe72-749VIS-EXT (350-700nm) N-BK7 300.00 60-40 Light Pipe 20.00 <5.00 ±0.30 ±0.10 Light Homogenization


                                   产品概览


备有采用熔融石英的均匀化柱状导光管。备有TECHSPEC® 均匀化柱状导光管接口，设计用于固定标准和熔融石英系列的均匀化柱状导光管；这些接口大大简化了组件的处理和整合操作。

                                    技术数据
