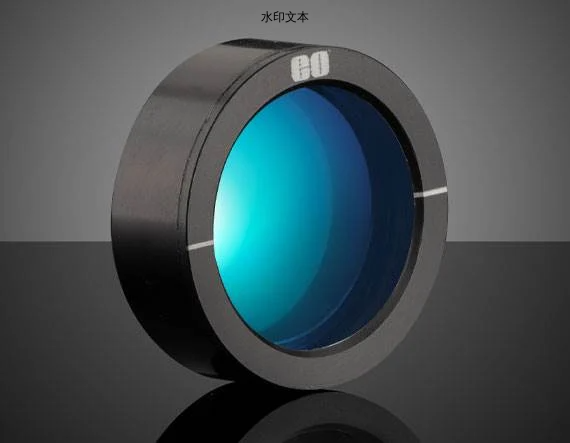

广角波片（延迟片）

广角波片（延迟片）

￥ 0.00
0.00


通道波片设计用于警报角范围扩大的应用，最高可达30° AOI，在非零警报角时具有最小的延迟否则。这些波片有532、633、1064或1550nm的可见光或近红外设计波长，延迟为λ/2或λ/4。这些波片的中心点具有≤λ/250波长波和≤λ/100半波的延迟精度，非常适合需要对AOI不灵敏的应用。宽视场波片是在 N-BK7 上安装双烟草制成的，并有 BBAR 镀膜。


  • 高达 λ/250 的相位延迟公差，预测角可达 30°

  • 近零压聚合物结构

  • 适用于宽幅预算角的应用

                         产品

标题产品编码AOI (°)CA (mm)DWL (nm)Dia. (mm)基底工作温度 (°C)反射 (%)延迟性表面质量类型尺寸容差 (mm)传输波前，RMS
Wide Angle λ/2 Waveplate, 25.4mm Dia. 532nm29-812+/-30 17.8 532 25.40 Polymer Film on N-BK7 0 - 40 0.5 λ/2 60-40 Polymer Waveplate +/- 0.13 ≤ λ/2 @ 632.8nm
Wide Angle λ/4 Waveplate, 25.4mm Dia. 532nm29-813+/-30 17.8 532 25.40 Polymer Film on N-BK7 0 - 40 0.5 λ/4 60-40 Polymer Waveplate +/- 0.13 ≤ λ/2 @ 632.8nm
Wide Angle λ/2 Waveplate, 25.4mm Dia. 633nm29-814+/-30 17.8 633 25.40 Polymer Film on N-BK7 0 - 40 0.5 λ/2 60-40 Polymer Waveplate +/- 0.13 ≤ λ/2 @ 632.8nm
Wide Angle λ/4 Waveplate, 25.4mm Dia. 633nm29-815+/-30 17.8 633 25.40 Polymer Film on N-BK7 0 - 40 0.5 λ/4 60-40 Polymer Waveplate +/- 0.13 ≤ λ/2 @ 632.8nm
Wide Angle λ/2 Waveplate, 25.4mm Dia. 1064nm29-816+/-30 17.8 1064 25.40 Polymer Film on N-BK7 0 - 40 0.5 λ/2 60-40 Polymer Waveplate +/- 0.13 ≤ λ/2 @ 632.8nm
Wide Angle λ/4 Waveplate, 25.4mm Dia. 1064nm29-817+/-30 17.8 1064 25.40 Polymer Film on N-BK7 0 - 40 0.5 λ/4 60-40 Polymer Waveplate +/- 0.13 ≤ λ/2 @ 632.8nm
Wide Angle λ/2 Waveplate, 25.4mm Dia. 1550nm29-818+/-30 17.8 1550 25.40 Polymer Film on N-BK7 0 - 40 0.5 λ/2 60-40 Polymer Waveplate +/- 0.13 ≤ λ/2 @ 632.8nm
Wide Angle λ/4 Waveplate, 25.4mm Dia. 1550nm29-819+/-30 17.8 1550 25.40 Polymer Film on N-BK7 0 - 40 0.5 λ/4 60-40 Polymer Waveplate +/- 0.13 ≤ λ/2 @ 632.8nm
