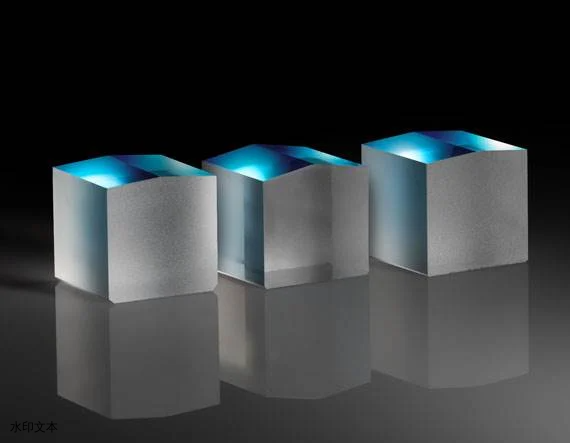

精密鲍威尔棱镜

精密鲍威尔棱镜

￥ 0.00
0.00


精密鲍威尔透镜，也称为非球面线激光发生器 (ALG)，以在指定的扇形角内生成均匀的线光，光束强度分布为平顶型。这些鲍威尔透镜是通过精密制造工艺生产的，以确保生成的线激光有高功率、均匀性和分布线性度，以及卓越的部件间尺寸一致性。它们专为特定的输入光束直径而设计，以提供最佳的线光束均匀性；输入光束越大，生成线条两端的强度就越高，而输入光束越小，线条的分布就越趋近高斯分布。精密鲍威尔透镜非常适合用于机器视觉和生命科学应用，包括三维轮廓测量、PCB 检测、线扫描 SD-OCT、线扫描共焦显微镜、流式细胞仪和颗粒分析。


  • 生成光强度均匀分布，在整个线光上有平顶强度分布

  • 提供 1° 至 75° 的扇形出射光

  • 用于 400 - 500nm 或 500 - 850nm 的AR镀膜

                           产品

标题产品编码基底涂层类型波长范围 (nm)涂层规格尺寸 (mm)高度 (mm)折射率 (nd)扇形角 (°)输入光束直径，1/e² (mm)
5° Fan Angle, 400 - 500nm AR Coated, High Precision Powell Lens70-128N-BK7 BBAR (400-500nm) Beam Shaping Lens 400 - 500 Rabs <1.0% @ 400 - 500nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 5.00 1.3
10° Fan Angle, 400 - 500nm AR Coated, High Precision Powell Lens70-129N-BK7 BBAR (400-500nm) Beam Shaping Lens 400 - 500 Rabs <1.0% @ 400 - 500nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 10.00 1.3
15° Fan Angle, 400 - 500nm AR Coated, High Precision Powell Lens70-130N-BK7 BBAR (400-500nm) Beam Shaping Lens 400 - 500 Rabs <1.0% @ 400 - 500nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 15.00 1.3
20° Fan Angle, 400 - 500nm AR Coated, High Precision Powell Lens70-131N-BK7 BBAR (400-500nm) Beam Shaping Lens 400 - 500 Rabs <1.0% @ 400 - 500nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 20.00 1.3
30° Fan Angle, 400 - 500nm AR Coated, High Precision Powell Lens70-132N-BK7 BBAR (400-500nm) Beam Shaping Lens 400 - 500 Rabs <1.0% @ 400 - 500nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 30.00 1.3
45° Fan Angle, 400 - 500nm AR Coated, High Precision Powell Lens70-133N-SF6 BBAR (400-500nm) Beam Shaping Lens 400 - 500 Rabs <1.0% @ 400 - 500nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 45.00 1.3
60° Fan Angle, 400 - 500nm AR Coated, High Precision Powell Lens70-134N-SF6 BBAR (400-500nm) Beam Shaping Lens 400 - 500 Rabs <1.0% @ 400 - 500nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 60.00 1.3
75° Fan Angle, 400 - 500nm AR Coated, High Precision Powell Lens70-135N-SF6 BBAR (400-500nm) Beam Shaping Lens 400 - 500 Rabs <1.0% @ 400 - 500nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 75.00 1.3
1° Fan Angle, 500 - 850nm AR Coated, High Precision Powell Lens70-136N-BK7 BBAR (500-850nm) Beam Shaping Lens 500 - 850 Rabs <1.0% @ 500 - 700nm Rabs <1.5% @ 700 - 850nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 1.00 1.0
5° Fan Angle, 500 - 850nm AR Coated, High Precision Powell Lens70-137N-BK7 BBAR (500-850nm) Beam Shaping Lens 500 - 850 Rabs <1.0% @ 500 - 700nm Rabs <1.5% @ 700 - 850nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 5.00 1.3
10° Fan Angle, 500 - 850nm AR Coated, High Precision Powell Lens70-138N-BK7 BBAR (500-850nm) Beam Shaping Lens 500 - 850 Rabs <1.0% @ 500 - 700nm Rabs <1.5% @ 700 - 850nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 10.00 1.3
15° Fan Angle, 500 - 850nm AR Coated, High Precision Powell Lens70-139N-BK7 BBAR (500-850nm) Beam Shaping Lens 500 - 850 Rabs <1.0% @ 500 - 700nm Rabs <1.5% @ 700 - 850nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 15.00 1.3
20° Fan Angle, 500 - 850nm AR Coated, High Precision Powell Lens70-140N-BK7 BBAR (500-850nm) Beam Shaping Lens 500 - 850 Rabs <1.0% @ 500 - 700nm Rabs <1.5% @ 700 - 850nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 20.00 1.3
30° Fan Angle, 500 - 850nm AR Coated, High Precision Powell Lens70-141N-BK7 BBAR (500-850nm) Beam Shaping Lens 500 - 850 Rabs <1.0% @ 500 - 700nm Rabs <1.5% @ 700 - 850nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 30.00 1.3
45° Fan Angle, 500 - 850nm AR Coated, High Precision Powell Lens70-142N-SF6 BBAR (500-850nm) Beam Shaping Lens 500 - 850 Rabs <1.0% @ 500 - 700nm Rabs <1.5% @ 700 - 850nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 45.00 1.3
60° Fan Angle, 500 - 850nm AR Coated, High Precision Powell Lens70-143N-SF6 BBAR (500-850nm) Beam Shaping Lens 500 - 850 Rabs <1.0% @ 500 - 700nm Rabs <1.5% @ 700 - 850nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 60.00 1.3
75° Fan Angle, 500 - 850nm AR Coated, High Precision Powell Lens70-144N-SF6 BBAR (500-850nm) Beam Shaping Lens 500 - 850 Rabs <1.0% @ 500 - 700nm Rabs <1.5% @ 700 - 850nm 8.90 +0.00/-0.15 8.90 +0.00/-2.00 1.458 75.00 1.3
