消色差镜片由两个单片镜片组成，用胶水将两片粘合在一起形成消色差镜片。本品采用电脑优化设计校正了轴上球差和色差。可选镀MgF2膜层。所有尺寸单位为mm。
设计入射角度为0度
在 425 - 675nm 波段每个面的反射率小于0.4%

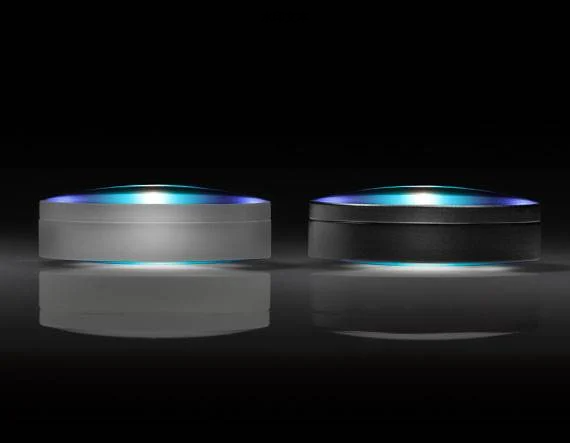

边缘涂黑（INK）消色差透镜也可用于消除成像和光电系统中的杂散光
另有MgF2以及VIS-NIR 镀膜版本可供选择
产品

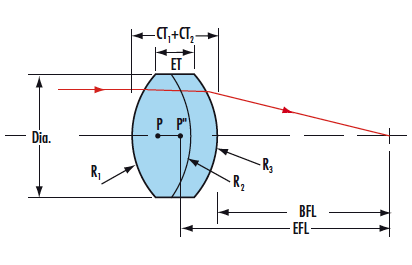

| 标题 | 产品编码 | Dia. (mm) | EFL (mm) | FL Tolerance (%) | BFL (mm) | 焦距指定波长 (nm) | CA (mm) | 中心偏（弧分） | CT (mm) | CT 1 (mm) | CT 2 (mm) |
| 2mm直径 x 4mm焦距，镀可见光0°膜，消色差透镜 | 84-125 | 2.00 +0.0/-0.025 | 4.00 | ±1 | 2.92 | 587.6 | 1.6 | 30-45 | 2.00 ±0.10 | 1.00 ±0.05 | 1.00 ±0.05 |
| 2mm直径 x 9mm焦距，镀可见光0°膜，消色差透镜 | 83-978 | 2.00 +0.0/-0.025 | 9.00 | ±1 | 8.00 | 587.6 | 1.6 | <3 | 2.00 ±0.10 | 1.00 ±0.05 | 1.00 ±0.05 |
| 2mm直径 x 12mm焦距，镀可见光0°膜，消色差透镜 | 83-979 | 2.00 +0.0/-0.025 | 12.00 | ±1 | 11.00 | 587.6 | 1.6 | <1 | 2.00 ±0.10 | 1.00 ±0.05 | 1.00 ±0.05 |
| 3mm直径 x 4.5mm焦距，镀可见光0°膜，消色差透镜 | 49-270 | 3.00 +0.0/-0.025 | 4.50 | ±1 | 2.99 | 587.6 | 2.7 | 30-45 | 3.00 ±0.10 | 2.00 ±0.05 | 1.00 ±0.05 |
| 3mm直径 x 6mm焦距，镀可见光0°膜，消色差透镜 | 49-271 | 3.00 +0.0/-0.025 | 6.00 | ±1 | 4.33 | 587.6 | 2.7 | <3 | 3.00 ±0.10 | 1.97 ±0.05 | 1.03 ±0.05 |
| 3mm直径 x 9mm焦距，镀可见光0°膜，消色差透镜 | 49-272 | 3.00 +0.0/-0.025 | 9.00 | ±1 | 7.79 | 587.6 | 2.7 | <3 | 2.50 ±0.10 | 1.47 ±0.05 | 1.03 ±0.05 |
| 3mm直径 x 12mm焦距，镀可见光0°膜，消色差透镜 | 49-273 | 3.00 +0.0/-0.025 | 12.00 | ±1 | 10.77 | 587.6 | 2.7 | <1 | 2.68 ±0.10 | 1.68 ±0.05 | 1.00 ±0.05 |
| 4mm直径 x 6mm焦距，VIS 0°镀膜， 消色差透镜 | 63-702 | 4.00 +0.0/-0.025 | 6.00 | ±1 | 3.92 | 587.6 | 3.6 | <3 | 3.80 ±0.10 | 2.80 ±0.05 | 1.00 ±0.05 |
| 4mm直径 x 8mm焦距，镀可见光0°膜，消色差透镜 | 49-274 | 4.00 +0.0/-0.025 | 8.00 | ±1 | 6.69 | 587.6 | 3.6 | <3 | 2.53 ±0.10 | 1.50 ±0.05 | 1.03 ±0.05 |
| 4mm直径 x 10mm焦距，VIS 0°镀膜， 消色差透镜 | 63-703 | 4.00 +0.0/-0.025 | 10.00 | ±1 | 8.40 | 587.6 | 3.6 | <3 | 3.00 ±0.10 | 2.00 ±0.05 | 1.00 ±0.05 |
| 4mm直径 x 12mm焦距，VIS 0°镀膜， 消色差透镜 | 63-704 | 4.00 +0.0/-0.025 | 12.00 | ±1 | 10.70 | 587.6 | 3.6 | <1 | 2.80 ±0.10 | 1.80 ±0.05 | 1.00 ±0.05 |
| 5mm直径 x 7.5mm焦距，镀可见光0°膜，消色差透镜 | 49-275 | 5.00 +0.0/-0.025 | 7.50 | ±1 | 5.01 | 587.6 | 4.5 | <3 | 4.75 ±0.10 | 3.72 ±0.05 | 1.03 ±0.05 |
| 5mm直径 x 10mm焦距，镀可见光0°膜，消色差透镜 | 49-276 | 5.00 +0.0/-0.025 | 10.00 | ±1 | 8.56 | 587.6 | 4.5 | <3 | 2.76 ±0.10 | 1.73 ±0.05 | 1.03 ±0.05 |
| 5mm直径 x 12.5mm焦距，镀可见光0°膜，消色差透镜 | 49-935 | 5.00 +0.0/-0.025 | 12.50 | ±1 | 10.89 | 587.6 | 4.5 | <1 | 3.30 ±0.10 | 2.30 ±0.05 | 1.00 ±0.05 |
| 5mm直径 x 15mm焦距，镀可见光0°膜，消色差透镜 | 49-277 | 5.00 +0.0/-0.025 | 15.00 | ±1 | 13.64 | 587.6 | 4.5 | <1 | 2.58 ±0.10 | 1.55 ±0.05 | 1.03 ±0.05 |
| 5mm直径 x 20mm焦距，镀可见光0°膜，消色差透镜 | 49-278 | 5.00 +0.0/-0.025 | 20.00 | ±1 | 18.60 | 587.6 | 4.5 | <1 | 2.64 ±0.10 | 1.61 ±0.05 | 1.03 ±0.05 |
| 6.25mm直径 x 7.5mm焦距，镀可见光0°膜，消色差透镜 | 49-936 | 6.25 +0.0/-0.025 | 7.50 | ±1 | 4.45 | 587.6 | 5.625 | <3 | 6.00 ±0.10 | 5.00 ±0.05 | 1.00 ±0.05 |
| 直径6.25mm x 10mm FL， 可见光 0°镀膜， 消色差透镜 | 47-689 | 6.25 +0.0/-0.025 | 10.00 | ±1 | 7.83 | 587.6 | 5.625 | <3 | 4.09 ±0.10 | 3.06 ±0.05 | 1.03 ±0.05 |
| 直径6.25mm x 12.5mm FL， 可见光 0°镀膜， 消色差透镜 | 47-690 | 6.25 +0.0/-0.025 | 12.50 | ±1 | 10.36 | 587.6 | 5.625 | <1 | 3.80 ±0.10 | 3.00 ±0.05 | 0.80 ±0.05 |
| 直径6.25mm x 15mm FL， 可见光 0°镀膜， 消色差透镜 | 47-691 | 6.25 +0.0/-0.025 | 15.00 | ±1 | 12.73 | 587.6 | 5.625 | <1 | 3.30 ±0.10 | 2.70 ±0.05 | 0.60 ±0.05 |
| 6.25mm直径 x 17.5mm焦距，镀可见光0°膜，消色差透镜 | 49-937 | 6.25 +0.0/-0.025 | 17.50 | ±1 | 15.46 | 587.6 | 5.625 | <1 | 3.75 ±0.10 | 2.75 ±0.05 | 1.00 ±0.05 |
| 直径6.25mm x 20mm FL， 可见光 0°镀膜， 消色差透镜 | 47-692 | 6.25 +0.0/-0.025 | 20.00 | ±1 | 18.23 | 587.6 | 5.625 | <1 | 3.60 ±0.10 | 2.70 ±0.05 | 0.90 ±0.05 |
| 直径6.25mm x 25mm FL， 可见光 0°镀膜， 消色差透镜 | 47-693 | 6.25 +0.0/-0.025 | 25.00 | ±1 | 23.45 | 587.6 | 5.625 | <1 | 3.20 ±0.10 | 2.30 ±0.05 | 0.90 ±0.05 |
| 直径6.25mm x 30mm FL， 可见光 0°镀膜， 消色差透镜 | 47-694 | 6.25 +0.0/-0.025 | 30.00 | ±1 | 28.43 | 587.6 | 5.625 | <1 | 3.20 ±0.10 | 2.30 ±0.05 | 0.90 ±0.05 |
| 直径6.25mm x 35mm FL， 可见光 0°镀膜， 消色差透镜 | 47-695 | 6.25 +0.0/-0.025 | 35.00 | ±1 | 33.59 | 587.6 | 5.625 | <1 | 3.20 ±0.10 | 2.30 ±0.05 | 0.90 ±0.05 |
| 直径6.25mm x 40mm FL， 可见光 0°镀膜， 消色差透镜 | 47-696 | 6.25 +0.0/-0.025 | 40.00 | ±1 | 38.46 | 587.6 | 5.625 | <1 | 3.30 ±0.10 | 2.30 ±0.05 | 1.00 ±0.05 |
| 直径6.25mm X 50mm FL， 可见光 0°镀膜， 消色差透镜 | 47-697 | 6.25 +0.0/-0.025 | 50.00 | ±1 | 48.61 | 587.6 | 5.625 | <1 | 3.00 ±0.10 | 2.00 ±0.05 | 1.00 ±0.05 |
| 直径6.25mm x 60mm FL， 可见光 0°镀膜， 消色差透镜 | 47-698 | 6.25 +0.0/-0.025 | 60.00 | ±1 | 58.46 | 587.6 | 5.625 | <1 | 3.30 ±0.10 | 2.30 ±0.05 | 1.00 ±0.05 |
| 直径9mm x 12mm FL， 可见光 0°镀膜， 消色差透镜 | 47-652 | 9.00 +0.0/-0.025 | 12.00 | ±1 | 8.33 | 587.6 | 8.1 | <1 | 7.00 ±0.10 | 5.00 ±0.05 | 2.00 ±0.05 |
| 9mm直径 x 15mm焦距，镀可见光0°膜，消色差透镜 | 49-938 | 9.00 +0.0/-0.025 | 15.00 | ±1 | 12.08 | 587.6 | 8.1 | <1 | 5.50 ±0.10 | 4.00 ±0.05 | 1.50 ±0.05 |
| 直径9mm x 18mm FL， 可见光 0°镀膜， 消色差透镜 | 47-653 | 9.00 +0.0/-0.025 | 18.00 | ±1 | 14.91 | 587.6 | 8.1 | <1 | 5.47 ±0.10 | 4.32 ±0.05 | 1.15 ±0.05 |
| 9mm直径 x 22.5mm焦距，镀可见光0°膜，消色差透镜 | 49-939 | 9.00 +0.0/-0.025 | 22.50 | ±1 | 20.21 | 587.6 | 8.1 | <1 | 4.50 ±0.10 | 3.00 ±0.05 | 1.50 ±0.05 |
| 直径9mm x 27mm FL， 可见光 0°镀膜， 消色差透镜 | 47-654 | 9.00 +0.0/-0.025 | 27.00 | ±1 | 24.22 | 587.6 | 8.1 | <1 | 5.19 ±0.10 | 3.89 ±0.05 | 1.30 ±0.05 |
| 直径9mm x 36mm FL， 可见光 0°镀膜， 消色差透镜 | 47-655 | 9.00 +0.0/-0.025 | 36.00 | ±1 | 34.17 | 587.6 | 8.1 | <1 | 4.00 ±0.10 | 2.50 ±0.05 | 1.50 ±0.05 |
| 直径9mm x 40mm FL， 可见光 0°镀膜， 消色差透镜 | 47-656 | 9.00 +0.0/-0.025 | 40.00 | ±1 | 37.54 | 587.6 | 8.1 | <1 | 5.06 ±0.10 | 3.73 ±0.05 | 1.33 ±0.05 |
| 直径9mm x 45mm FL， 可见光 0°镀膜， 消色差透镜 | 47-657 | 9.00 +0.0/-0.025 | 45.00 | ±1 | 42.97 | 587.6 | 8.1 | <1 | 4.30 ±0.10 | 3.00 ±0.05 | 1.30 ±0.05 |
| 直径9mm x 60mm FL， 可见光 0°镀膜， 消色差透镜 | 47-658 | 9.00 +0.0/-0.025 | 60.00 | ±1 | 57.59 | 587.6 | 8.1 | <1 | 5.00 ±0.10 | 3.50 ±0.05 | 1.50 ±0.05 |
| 直径9mm x 75mm FL， 可见光 0°镀膜， 消色差透镜 | 47-659 | 9.00 +0.0/-0.025 | 75.00 | ±1 | 72.35 | 587.6 | 8.1 | <1 | 4.60 ±0.10 | 3.00 ±0.05 | 1.60 ±0.05 |
| 10mm直径 x 15mm焦距，VIS 0°镀膜， 消色差透镜 | 63-705 | 10.00 +0.0/-0.025 | 15.00 | ±1 | 10.66 | 587.6 | 9.00 | <1 | 7.50 ±0.10 | 5.50 ±0.05 | 2.00 ±0.05 |
| 10mm直径 x 20mm焦距，VIS 0°镀膜， 消色差透镜 | 63-706 | 10.00 +0.0/-0.025 | 20.00 | ±1 | 17.24 | 587.6 | 9.00 | <1 | 5.00 ±0.10 | 4.00 ±0.05 | 1.00 ±0.05 |
| 10mm直径 x 25mm焦距，VIS 0°镀膜， 消色差透镜 | 63-707 | 10.00 +0.0/-0.025 | 25.00 | ±1 | 22.60 | 587.6 | 9.00 | <1 | 5.00 ±0.10 | 3.50 ±0.05 | 1.50 ±0.05 |
| 10mm直径 x 30mm焦距，VIS 0°镀膜， 消色差透镜 | 63-708 | 10.00 +0.0/-0.025 | 30.00 | ±1 | 27.47 | 587.6 | 9.00 | <1 | 5.50 ±0.10 | 3.50 ±0.05 | 2.00 ±0.05 |
| 10mm直径 x 40mm焦距，VIS 0°镀膜， 消色差透镜 | 63-709 | 10.00 +0.0/-0.025 | 40.00 | ±1 | 37.79 | 587.6 | 9.00 | <1 | 4.50 ±0.10 | 3.00 ±0.05 | 1.50 ±0.05 |
| 10mm直径 x 50mm焦距，VIS 0°镀膜， 消色差透镜 | 63-710 | 10.00 +0.0/-0.025 | 50.00 | ±1 | 47.45 | 587.6 | 9.00 | <1 | 4.50 ±0.10 | 3.00 ±0.05 | 1.50 ±0.05 |
| 10mm直径 x 100mm焦距，VIS 0°镀膜， 消色差透镜 | 63-711 | 10.00 +0.0/-0.025 | 100.00 | ±1 | 98.16 | 587.6 | 9.00 | <1 | 4.00 ±0.10 | 2.50 ±0.05 | 1.50 ±0.05 |
| 12.5mm直径 x 15mm焦距，VIS 0°镀膜， 消色差透镜 | 63-712 | 12.50 +0.0/-0.025 | 15.00 | ±1 | 10.82 | 587.6 | 11.50 | <1 | 7.00 ±0.10 | 6.00 ±0.05 | 1.00 ±0.05 |
| 直径12.5mm x 14mm FL， 可见光 0°镀膜， 消色差透镜 | 47-660 | 12.50 +0.0/-0.025 | 14.00 | ±1 | 9.92 | 587.6 | 11.50 | <1 | 7.73 ±0.10 | 6.23 ±0.05 | 1.50 ±0.05 |
| 12.5mm直径 x 17.5mm焦距，镀可见光0°膜，消色差透镜 | 49-940 | 12.50 +0.0/-0.025 | 17.50 | ±1 | 13.59 | 587.6 | 11.50 | <1 | 7.30 ±0.10 | 5.80 ±0.05 | 1.50 ±0.05 |
| 直径12.5mm x 20mm FL， 可见光 0°镀膜， 消色差透镜 | 47-661 | 12.50 +0.0/-0.025 | 20.00 | ±1 | 16.45 | 587.6 | 11.50 | <1 | 6.35 ±0.10 | 5.25 ±0.05 | 1.10 ±0.05 |
| 直径12.5mm x 25mm FL， 可见光 0°镀膜， 消色差透镜 | 47-662 | 12.50 +0.0/-0.025 | 25.00 | ±1 | 21.47 | 587.6 | 11.50 | <1 | 6.25 ±0.10 | 5.00 ±0.05 | 1.25 ±0.05 |
| 直径12.5mm x 30mm FL， 可见光 0°镀膜， 消色差透镜 | 47-663 | 12.50 +0.0/-0.025 | 30.00 | ±1 | 26.12 | 587.6 | 11.50 | <1 | 5.70 ±0.10 | 4.50 ±0.05 | 1.20 ±0.05 |
| 直径12.5mm x 35mm FL， 可见光 0°镀膜， 消色差透镜 | 47-664 | 12.50 +0.0/-0.025 | 35.00 | ±1 | 32.50 | 587.6 | 11.50 | <1 | 5.18 ±0.10 | 3.68 ±0.05 | 1.50 ±0.05 |
| 直径12.5mm x 40mm FL， 可见光 0°镀膜， 消色差透镜 | 47-665 | 12.50 +0.0/-0.025 | 40.00 | ±1 | 37.54 | 587.6 | 11.50 | <1 | 5.06 ±0.10 | 3.73 ±0.05 | 1.33 ±0.05 |
| 直径12.5mm x 45mm FL， 可见光 0°镀膜， 消色差透镜 | 47-666 | 12.50 +0.0/-0.025 | 45.00 | ±1 | 42.52 | 587.6 | 11.50 | <1 | 5.00 ±0.10 | 3.50 ±0.05 | 1.50 ±0.05 |
| 直径12.5mm x 50mm FL， 可见光 0°镀膜， 消色差透镜 | 47-667 | 12.50 +0.0/-0.025 | 50.00 | ±1 | 47.61 | 587.6 | 11.50 | <1 | 5.00 ±0.10 | 3.50 ±0.05 | 1.50 ±0.05 |
| 直径12.5mm x 60mm FL， 可见光 0°镀膜， 消色差透镜 | 47-668 | 12.50 +0.0/-0.025 | 60.00 | ±1 | 57.59 | 587.6 | 11.50 | <1 | 5.00 ±0.10 | 3.50 ±0.05 | 1.50 ±0.05 |
| 直径12.5mm x 75mm FL， 可见光 0°镀膜， 消色差透镜 | 47-669 | 12.50 +0.0/-0.025 | 75.00 | ±1 | 72.35 | 587.6 | 11.50 | <1 | 4.60 ±0.10 | 3.00 ±0.05 | 1.60 ±0.05 |
| 直径12.5mm x 80mm FL， 可见光 0°镀膜， 消色差透镜 | 47-670 | 12.50 +0.0/-0.025 | 80.00 | ±1 | 78.40 | 587.6 | 11.50 | <1 | 3.70 ±0.10 | 2.10 ±0.05 | 1.60 ±0.05 |
| 直径12.5mm x 90mm FL， 可见光 0°镀膜， 消色差透镜 | 47-671 | 12.50 +0.0/-0.025 | 90.00 | ±1 | 88.47 | 587.6 | 11.50 | <1 | 3.58 ±0.10 | 1.98 ±0.05 | 1.60 ±0.05 |
| 直径12.5mm x 100mm FL， 可见光 0°镀膜， 消色差透镜 | 47-672 | 12.50 +0.0/-0.025 | 100.00 | ±1 | 97.92 | 587.6 | 11.50 | <1 | 4.50 ±0.10 | 3.00 ±0.05 | 1.50 ±0.05 |
| 12.7mm直径 x 15mm焦距，镀可见光0°膜，消色差透镜 | 49-771 | 12.70 +0.0/-0.025 | 15.00 | ±1 | 10.56 | 587.6 | 11.70 | <1 | 8.50 ±0.20 | 6.50 ±0.10 | 2.00 ±0.10 |
| 12.7mm直径 x 19.1mm焦距，镀可见光0°膜，消色差透镜 | 49-772 | 12.70 +0.0/-0.025 | 19.10 | ±1 | 15.38 | 587.6 | 11.70 | <1 | 6.75 ±0.20 | 5.25 ±0.10 | 1.50 ±0.10 |
| 12.7mm直径 x 25.4mm焦距，镀可见光0°膜，消色差透镜 | 49-773 | 12.70 +0.0/-0.025 | 25.40 | ±1 | 22.45 | 587.6 | 11.70 | <1 | 5.75 ±0.20 | 4.00 ±0.10 | 1.75 ±0.10 |
| LENS ACH 12.7 X 31.8 VIS 0 TS | 49-774 | 12.70 +0.00/-0.025 | 31.75 | ±1 | 28.83 | 587.6 | 11.70 | <1 | 5.75 ±0.20 | 4.00 ±0.10 | 1.75 ±0.10 |
| 12.7mm直径 x 38.1mm焦距，镀可见光0°膜，消色差透镜 | 49-775 | 12.70 +0.0/-0.025 | 38.10 | ±1 | 35.57 | 587.6 | 11.70 | <1 | 5.00 ±0.20 | 3.50 ±0.10 | 1.50 ±0.10 |
| 12.7mm直径 x 44.5mm焦距，镀可见光0°膜，消色差透镜 | 49-776 | 12.70 +0.0/-0.025 | 44.45 | ±1 | 41.98 | 587.6 | 11.70 | <1 | 5.00 ±0.20 | 3.00 ±0.10 | 2.00 ±0.10 |
| 12.7mm直径 x 50.8mm焦距，镀可见光0°膜，消色差透镜 | 49-777 | 12.70 +0.0/-0.025 | 50.80 | ±1 | 48.86 | 587.6 | 11.70 | <1 | 4.00 ±0.20 | 2.50 ±0.10 | 1.50 ±0.10 |
| 12.7mm直径 x 125mm焦距，镀可见光0°膜，消色差透镜 | 69-922 | 12.70 +0.0/-0.025 | 125.00 | ±1 | 121.95 | 587.6 | 11.43 | <1 | 6.50 ±0.20 | 4.50 ±0.10 | 2.00 ±0.10 |
| 15mm直径 x 20mm焦距，镀可见光0°膜，消色差透镜 | 49-941 | 15.00 +0.0/-0.025 | 20.00 | ±1 | 15.34 | 587.6 | 14.00 | <1 | 8.80 ±0.20 | 6.80 ±0.10 | 2.00 ±0.10 |
| 直径15mm x 25mm FL， 可见光 0°镀膜， 消色差透镜 | 47-699 | 15.00 +0.0/-0.025 | 25.00 | ±1 | 20.98 | 587.6 | 14.00 | <1 | 8.03 ±0.20 | 6.27 ±0.10 | 1.76 ±0.10 |
| 直径15mm x 30mm FL， 可见光 0°镀膜， 消色差透镜 | 47-700 | 15.00 +0.0/-0.025 | 30.00 | ±1 | 25.78 | 587.6 | 14.00 | <1 | 7.50 ±0.20 | 6.00 ±0.10 | 1.50 ±0.10 |
| 直径15mm x 40mm FL， 可见光 0°镀膜， 消色差透镜 | 47-701 | 15.00 +0.0/-0.025 | 40.00 | ±1 | 35.63 | 587.6 | 14.00 | <1 | 7.58 ±0.20 | 5.98 ±0.10 | 1.60 ±0.10 |
| 直径15mm x 50mm FL， 可见光 0°镀膜， 消色差透镜 | 47-702 | 15.00 +0.0/-0.025 | 50.00 | ±1 | 46.17 | 587.6 | 14.00 | <1 | 6.50 ±0.20 | 5.00 ±0.10 | 1.50 ±0.10 |
| 15mm直径 x 60mm焦距，镀可见光0°膜，消色差透镜 | 49-942 | 15.00 +0.0/-0.025 | 60.00 | ±1 | 57.48 | 587.6 | 14.00 | <1 | 5.50 ±0.20 | 3.50 ±0.10 | 2.00 ±0.10 |
| 直径15mm x 75mm FL， 可见光 0°镀膜， 消色差透镜 | 47-703 | 15.00 +0.0/-0.025 | 75.00 | ±1 | 70.78 | 587.6 | 14.00 | <1 | 7.50 ±0.20 | 5.00 ±0.10 | 2.50 ±0.10 |
| 18mm直径 x 22.5mm焦距，镀VIS 0°膜，消色差透镜 | 49-943 | 18.00 +0.0/-0.025 | 22.50 | ±1 | 16.39 | 587.6 | 17.00 | <1 | 11.70 ±0.20 | 8.70 ±0.10 | 3.00 ±0.10 |
| 直径18mm x 27mm FL， 可见光 0°镀膜， 消色差透镜 | 47-704 | 18.00 +0.0/-0.025 | 27.00 | ±1 | 21.74 | 587.6 | 17.00 | <1 | 9.27 ±0.20 | 7.67 ±0.10 | 1.60 ±0.10 |
| 直径18mm x 30mm FL， 可见光 0°镀膜， 消色差透镜 | 47-705 | 18.00 +0.0/-0.025 | 30.00 | ±1 | 24.97 | 587.6 | 17.00 | <1 | 8.91 ±0.20 | 6.91 ±0.10 | 2.00 ±0.10 |
| 直径18mm x 35mm FL， 可见光 0°镀膜， 消色差透镜 | 47-706 | 18.00 +0.0/-0.025 | 35.00 | ±1 | 30.72 | 587.6 | 17.00 | <1 | 7.61 ±0.20 | 6.01 ±0.10 | 1.60 ±0.10 |
| 直径18mm x 40mm FL， 可见光 0°镀膜， 消色差透镜 | 47-707 | 18.00 +0.0/-0.025 | 40.00 | ±1 | 35.63 | 587.6 | 17.00 | <1 | 7.58 ±0.20 | 5.98 ±0.10 | 1.60 ±0.10 |
| 直径18mm x 50mm FL， 可见光 0°镀膜， 消色差透镜 | 47-708 | 18.00 +0.0/-0.025 | 50.00 | ±1 | 45.24 | 587.6 | 17.00 | <1 | 7.30 ±0.20 | 5.00 ±0.10 | 2.30 ±0.10 |
| 直径18mm x 60mm FL， 可见光 0°镀膜， 消色差透镜 | 47-709 | 18.00 +0.0/-0.025 | 60.00 | ±1 | 56.79 | 587.6 | 17.00 | <1 | 5.85 ±0.20 | 3.85 ±0.10 | 2.00 ±0.10 |
| 直径18mm x 75mm FL， 可见光 0°镀膜， 消色差透镜 | 47-710 | 18.00 +0.0/-0.025 | 75.00 | ±1 | 72.15 | 587.6 | 17.00 | <1 | 5.27 ±0.20 | 3.27 ±0.10 | 2.00 ±0.10 |
| 直径18mm x 80mm FL， 可见光 0°镀膜， 消色差透镜 | 47-711 | 18.00 +0.0/-0.025 | 80.00 | ±1 | 76.52 | 587.6 | 17.00 | <1 | 7.50 ±0.20 | 5.00 ±0.10 | 2.50 ±0.10 |
| 直径18mm x 125mm FL， 可见光 0°镀膜， 消色差透镜 | 47-712 | 18.00 +0.0/-0.025 | 125.00 | ±1 | 121.95 | 587.6 | 17.00 | <1 | 6.50 ±0.20 | 4.50 ±0.10 | 2.00 ±0.10 |
| 20mm直径 x 25mm焦距，镀VIS 0°膜，消色差透镜 | 49-944 | 20.00 +0.0/-0.025 | 25.00 | ±1 | 18.71 | 587.6 | 19.00 | <1 | 12.00 ±0.20 | 9.50 ±0.10 | 2.50 ±0.10 |
| 直径20mm x 30mm FL， 可见光 0°镀膜， 消色差透镜 | 47-733 | 20.00 +0.0/-0.025 | 30.00 | ±1 | 24.70 | 587.6 | 19.00 | <1 | 10.16 ±0.20 | 8.40 ±0.10 | 1.76 ±0.10 |
| 直径20mm x 35mm FL， 可见光 0°镀膜， 消色差透镜 | 47-734 | 20.00 +0.0/-0.025 | 35.00 | ±1 | 29.90 | 587.6 | 19.00 | <1 | 9.09 ±0.20 | 7.33 ±0.10 | 1.76 ±0.10 |
| 直径20mm x 40mm FL， 可见光 0°镀膜， 消色差透镜 | 47-735 | 20.00 +0.0/-0.025 | 40.00 | ±1 | 34.40 | 587.6 | 19.00 | <1 | 10.00 ±0.20 | 8.00 ±0.10 | 2.00 ±0.10 |
| 20mm直径 x 50mm焦距，镀VIS 0°膜，消色差透镜 | 49-945 | 20.00 +0.0/-0.025 | 50.00 | ±1 | 46.93 | 587.6 | 19.00 | <1 | 6.80 ±0.20 | 4.80 ±0.10 | 2.00 ±0.10 |
| 直径20mm x 60mm FL， 可见光 0°镀膜， 消色差透镜 | 47-736 | 20.00 +0.0/-0.025 | 60.00 | ±1 | 56.51 | 587.6 | 19.00 | <1 | 7.00 ±0.20 | 5.00 ±0.10 | 2.00 ±0.10 |
| 20mm直径 x 80mm焦距，镀VIS 0°膜，消色差透镜 | 49-946 | 20.00 +0.0/-0.025 | 80.00 | ±1 | 77.26 | 587.6 | 19.00 | <1 | 6.00 ±0.20 | 4.00 ±0.10 | 2.00 ±0.10 |
| 直径25mm x 30mm FL， 可见光 0°镀膜， 消色差透镜 | 47-633 | 25.00 +0.0/-0.025 | 30.00 | ±1 | 22.23 | 587.6 | 24.00 | <1 | 14.04 ±0.20 | 11.04 ±0.10 | 3.00 ±0.10 |
| 直径25mm x 35mm FL， 可见光 0°镀膜， 消色差透镜 | 47-634 | 25.00 +0.0/-0.025 | 35.00 | ±1 | 27.55 | 587.6 | 24.00 | <1 | 13.50 ±0.20 | 11.00 ±0.10 | 2.50 ±0.10 |
| 直径25mm x 40mm FL， 可见光 0°镀膜， 消色差透镜 | 47-635 | 25.00 +0.0/-0.025 | 40.00 | ±1 | 33.26 | 587.6 | 24.00 | <1 | 12.00 ±0.20 | 9.50 ±0.10 | 2.50 ±0.10 |
| 直径25mm x 45mm FL， 可见光 0°镀膜， 消色差透镜 | 47-636 | 25.00 +0.0/-0.025 | 45.00 | ±1 | 39.28 | 587.6 | 24.00 | <1 | 10.89 ±0.20 | 7.89 ±0.10 | 3.00 ±0.10 |
| 直径25mm x 50mm FL， 可见光 0°镀膜， 消色差透镜 | 47-637 | 25.00 +0.0/-0.025 | 50.00 | ±1 | 43.53 | 587.6 | 24.00 | <1 | 11.50 ±0.20 | 9.00 ±0.10 | 2.50 ±0.10 |
| 直径25mm x 60mm FL， 可见光 0°镀膜， 消色差透镜 | 47-638 | 25.00 +0.0/-0.025 | 60.00 | ±1 | 52.23 | 587.6 | 24.00 | <1 | 11.40 ±0.20 | 9.00 ±0.10 | 2.40 ±0.10 |
| 直径25mm x 75mm FL， 可见光 0°镀膜， 消色差透镜 | 47-639 | 25.00 +0.0/-0.025 | 75.00 | ±1 | 70.39 | 587.6 | 24.00 | <1 | 9.50 ±0.20 | 7.00 ±0.10 | 2.50 ±0.10 |
| 直径25mm x 85mm FL， 可见光 0°镀膜， 消色差透镜 | 47-640 | 25.00 +0.0/-0.025 | 85.00 | ±1 | 81.21 | 587.6 | 24.00 | <1 | 8.01 ±0.20 | 5.01 ±0.10 | 3.00 ±0.10 |
| 直径25mm x 100mm FL， 可见光 0°镀膜， 消色差透镜 | 47-641 | 25.00 +0.0/-0.025 | 100.00 | ±1 | 95.92 | 587.6 | 24.00 | <1 | 8.50 ±0.20 | 6.00 ±0.10 | 2.50 ±0.10 |
| 直径25mm x 125mm FL， 可见光 0°镀膜， 消色差透镜 | 47-642 | 25.00 +0.0/-0.025 | 125.00 | ±1 | 120.89 | 587.6 | 24.00 | <1 | 8.40 ±0.20 | 6.00 ±0.10 | 2.40 ±0.10 |
| 直径25mm x 150mm FL， 可见光 0°镀膜， 消色差透镜 | 47-643 | 25.00 +0.0/-0.025 | 150.00 | ±1 | 146.10 | 587.6 | 24.00 | <1 | 7.90 ±0.20 | 5.70 ±0.10 | 2.20 ±0.10 |
| 25mm直径 x 160mm焦距，镀可见光0°膜，消色差透镜 | 67-331 | 25.00 +0.0/-0.025 | 160.00 | ±1 | 157.87 | 587.6 | 24.00 | <1 | 5.50 ±0.20 | 3.00 ±0.10 | 2.50 ±0.10 |
| 直径25mm x 175mm FL ， 可见光 0°镀膜， 消色差透镜 | 47-644 | 25.00 +0.0/-0.025 | 175.00 | ±1 | 170.84 | 587.6 | 24.00 | <1 | 9.00 ±0.20 | 6.00 ±0.10 | 3.00 ±0.10 |
| 直径25mm x 200mm FL， 可见光 0°镀膜， 消色差透镜 | 47-645 | 25.00 +0.0/-0.025 | 200.00 | ±1 | 194.14 | 587.6 | 24.00 | <1 | 12.50 ±0.20 | 8.50 ±0.10 | 4.00 ±0.10 |
| 直径25mm x 225mm FL， 可见光 0°镀膜， 消色差透镜 | 47-646 | 25.00 +0.0/-0.025 | 225.00 | ±1 | 222.69 | 587.6 | 24.00 | <1 | 5.50 ±0.20 | 3.00 ±0.10 | 2.50 ±0.10 |
| 直径25mm x 250mm FL， 可见光 0°镀膜， 消色差透镜 | 47-647 | 25.00 +0.0/-0.025 | 250.00 | ±1 | 246.63 | 587.6 | 24.00 | <1 | 7.50 ±0.20 | 5.00 ±0.10 | 2.50 ±0.10 |
| 直径25mm x 275mm FL， 可见光 0°镀膜， 消色差透镜 | 47-648 | 25.00 +0.0/-0.025 | 275.00 | ±1 | 271.60 | 587.6 | 24.00 | <1 | 7.50 ±0.20 | 5.00 ±0.10 | 2.50 ±0.10 |
| 直径25mm x 300mm FL， 可见光 0°镀膜， 消色差透镜 | 47-649 | 25.00 +0.0/-0.025 | 300.00 | ±1 | 297.73 | 587.6 | 24.00 | <1 | 5.50 ±0.20 | 3.00 ±0.10 | 2.50 ±0.10 |
| 直径25mm x 400mm FL， 可见光 0°镀膜， 消色差透镜 | 47-650 | 25.00 +0.0/-0.025 | 400.00 | ±1 | 397.84 | 587.6 | 24.00 | <1 | 5.50 ±0.20 | 3.00 ±0.10 | 2.50 ±0.10 |
| 直径25mm x 500mm FL， 可见光 0°镀膜， 消色差透镜 | 47-651 | 25.00 +0.0/-0.025 | 500.00 | ±1 | 497.57 | 587.6 | 24.00 | <1 | 5.50 ±0.20 | 3.00 ±0.10 | 2.50 ±0.10 |
| LENS ACH 25 X 750 VIS 0 TS | 67-332 | 25.00 +0.0/-0.025 | 750.00 | ±1 | 746.47 | 587.6 | 24.00 | <1 | 5.00 ±0.20 | 2.50 ±0.10 | 2.50 ±0.10 |
| 25.4mm直径 x 38.1mm焦距，镀可见光0°膜，消色差透镜 | 49-778 | 25.40 +0.0/-0.025 | 38.10 | ±1 | 30.77 | 587.6 | 24.40 | <1 | 13.50 ±0.20 | 10.50 ±0.10 | 3.00 ±0.10 |
| 25.4mm直径 x 50.8mm焦距，镀可见光0°膜，消色差透镜 | 49-779 | 25.40 +0.0/-0.025 | 50.80 | ±1 | 44.90 | 587.6 | 24.40 | <1 | 11.50 ±0.20 | 8.00 ±0.10 | 3.50 ±0.10 |
| 25.4mm直径 x 63.5mm焦距，镀可见光0°膜，消色差透镜 | 49-780 | 25.40 +0.0/-0.025 | 63.50 | ±1 | 57.67 | 587.6 | 24.40 | <1 | 11.50 ±0.20 | 8.00 ±0.10 | 3.50 ±0.10 |
| 25.4mm直径 x 76.2mm焦距，镀可见光0°膜，消色差透镜 | 49-781 | 25.40 +0.0/-0.025 | 76.20 | ±1 | 71.14 | 587.6 | 24.40 | <1 | 10.00 ±0.20 | 7.00 ±0.10 | 3.00 ±0.10 |
| 25.4mm直径 x 88.9mm焦距，镀可见光0°膜，消色差透镜 | 49-782 | 25.40 +0.0/-0.025 | 88.90 | ±1 | 83.96 | 587.6 | 24.40 | <1 | 10.00 ±0.20 | 6.00 ±0.10 | 4.00 ±0.10 |
| 25.4mm直径 x 101.6mm焦距，镀可见光0°膜，消色差透镜 | 49-783 | 25.40 +0.0/-0.025 | 101.60 | ±1 | 97.72 | 587.6 | 24.40 | <1 | 8.00 ±0.20 | 5.00 ±0.10 | 3.00 ±0.10 |
| LENS ACH 30 X 40 VIS 0 TS | 33-920 | 30.00 +0.0/-0.025 | 40.00 | ±1 | 31.14 | 587.6 | 29.00 | <1 | 15.50 ±0.20 | 10.9 ±0.10 | 4.6 ±0.10 |
| 直径30mm x 50mm FL， 可见光 0°镀膜， 消色差透镜 | 47-713 | 30.00 +0.0/-0.025 | 50.00 | ±1 | 42.57 | 587.6 | 29.00 | <1 | 13.20 ±0.20 | 11.00 ±0.10 | 2.20 ±0.10 |
| 直径30mm x 60mm FL， 可见光 0°镀膜， 消色差透镜 | 47-714 | 30.00 +0.0/-0.025 | 60.00 | ±1 | 52.50 | 587.6 | 29.00 | <1 | 11.46 ±0.20 | 8.47 ±0.10 | 2.99 ±0.10 |
| 直径30mm x 75mm FL， 可见光 0°镀膜， 消色差透镜 | 47-715 | 30.00 +0.0/-0.025 | 75.00 | ±1 | 67.44 | 587.6 | 29.00 | <1 | 11.40 ±0.20 | 8.40 ±0.10 | 3.00 ±0.10 |
| 直径30mm x 100mm FL， 可见光 0°镀膜， 消色差透镜 | 47-716 | 30.00 +0.0/-0.025 | 100.00 | ±1 | 94.54 | 587.6 | 29.00 | <1 | 11.05 ±0.20 | 8.25 ±0.10 | 2.80 ±0.10 |
| 直径30mm x 125mm FL， 可见光 0°镀膜， 消色差透镜 | 47-717 | 30.00 +0.0/-0.025 | 125.00 | ±1 | 121.32 | 587.6 | 29.00 | <1 | 7.42 ±0.20 | 4.92 ±0.10 | 2.50 ±0.10 |
| 直径30mm x 150mm FL， 可见光 0°镀膜， 消色差透镜 | 47-718 | 30.00 +0.0/-0.025 | 150.00 | ±1 | 144.63 | 587.6 | 29.00 | <1 | 10.70 ±0.20 | 8.10 ±0.10 | 2.60 ±0.10 |
| 直径30mm x 200mm FL， 可见光 0°镀膜， 消色差透镜 | 47-719 | 30.00 +0.0/-0.025 | 200.00 | ±1 | 196.57 | 587.6 | 29.00 | <1 | 7.50 ±0.20 | 5.00 ±0.10 | 2.50 ±0.10 |
| 40mm直径 x 50mm焦距，镀可见光0°膜，消色差透镜 | 89-682 | 40.00 +0.0/-0.025 | 50.00 | ±1 | 34.46 | 587.6 | 39.00 | <1 | 26.00 ±0.20 | 19.00 ±0.10 | 7.00 ±0.10 |
| 直径40mm x 60mm FL， 可见光 0°镀膜， 消色差透镜 | 47-737 | 40.00 +0.0/-0.025 | 60.00 | ±1 | 50.29 | 587.6 | 39.00 | <1 | 17.46 ±0.20 | 14.46 ±0.10 | 3.00 ±0.10 |
| 直径40mm x 80mm FL， 可见光 0°镀膜， 消色差透镜 | 47-738 | 40.00 +0.0/-0.025 | 80.00 | ±1 | 70.75 | 587.6 | 39.00 | <1 | 16.07 ±0.20 | 12.07 ±0.10 | 4.00 ±0.10 |
| 40mm直径 x 100mm焦距，VIS 0°镀膜， 消色差透镜 | 63-713 | 40.00 +0.0/-0.025 | 100.00 | ±1 | 91.24 | 587.6 | 39.00 | <1 | 13.00 ±0.20 | 10.00 ±0.10 | 3.00 ±0.10 |
| 直径40mm x 120mm FL， 可见光 0°镀膜， 消色差透镜 | 47-739 | 40.00 +0.0/-0.025 | 120.00 | ±1 | 111.00 | 587.6 | 39.00 | <1 | 13.80 ±0.20 | 9.60 ±0.10 | 4.20 ±0.10 |
| 直径40mm x 160mm FL， 可见光 0°镀膜， 消色差透镜 | 47-740 | 40.00 +0.0/-0.025 | 160.00 | ±1 | 154.10 | 587.6 | 39.00 | <1 | 12.50 ±0.20 | 8.50 ±0.10 | 4.00 ±0.10 |
| 直径40mm x 200mm FL， 可见光 0°镀膜， 消色差透镜 | 47-741 | 40.00 +0.0/-0.025 | 200.00 | ±1 | 194.21 | 587.6 | 39.00 | <1 | 12.50 ±0.20 | 8.50 ±0.10 | 4.00 ±0.10 |
| 40mm直径 x 250mm焦距，镀可见光0°膜，消色差透镜 | 49-279 | 40.00 +0.0/-0.025 | 250.00 | ±1 | 244.32 | 587.6 | 39.00 | <1 | 12.50 ±0.20 | 8.00 ±0.10 | 4.50 ±0.10 |
| 40mm直径 x 300mm焦距，镀可见光0°膜，消色差透镜 | 49-280 | 40.00 +0.0/-0.025 | 300.00 | ±1 | 293.63 | 587.6 | 39.00 | <1 | 13.10 ±0.20 | 9.00 ±0.10 | 4.10 ±0.10 |
| 40mm直径 x 400mm焦距，镀可见光0°膜，消色差透镜 | 49-281 | 40.00 +0.0/-0.025 | 400.00 | ±1 | 394.33 | 587.6 | 39.00 | <1 | 12.50 ±0.20 | 8.50 ±0.10 | 4.00 ±0.10 |
| 40mm直径 x 450mm焦距，镀可见光0°膜，消色差透镜 | 49-282 | 40.00 +0.0/-0.025 | 450.00 | ±1 | 445.69 | 587.6 | 39.00 | <1 | 10.00 ±0.20 | 6.00 ±0.10 | 4.00 ±0.10 |
| 40mm直径 x 500mm焦距，镀可见光0°膜，消色差透镜 | 49-283 | 40.00 +0.0/-0.025 | 500.00 | ±1 | 495.60 | 587.6 | 39.00 | <1 | 10.00 ±0.20 | 6.00 ±0.10 | 4.00 ±0.10 |
| LENS ACH 40 X 750 VIS 0 TS | 67-333 | 40.00 +0.0/-0.025 | 750.00 | ±0.2 | 744.37 | 587.6 | 39.00 | <1 | 8.00 ±0.20 | 4.00 ±0.10 | 4.00 ±0.10 |
| 50mm直径 x 75mm焦距，镀可见光0°膜，消色差透镜 | 49-292 | 50.00 +0.0/-0.025 | 75.00 | ±1 | 61.17 | 587.6 | 49.00 | <1 | 24.50 ±0.20 | 20.00 ±0.10 | 4.50 ±0.10 |
| 50mm直径 x 100mm焦距，镀可见光0°膜，消色差透镜 | 49-284 | 50.00 +0.0/-0.025 | 100.00 | ±1 | 89.94 | 587.6 | 49.00 | <1 | 17.92 ±0.20 | 13.92 ±0.10 | 4.00 ±0.10 |
| 50mm直径 x 150mm焦距，镀可见光0°膜，消色差透镜 | 49-285 | 50.00 +0.0/-0.025 | 150.00 | ±1 | 143.17 | 587.6 | 49.00 | <1 | 13.50 ±0.20 | 9.50 ±0.10 | 4.00 ±0.10 |
| 50mm直径 x 200mm焦距，镀可见光0°膜，消色差透镜 | 49-286 | 50.00 +0.0/-0.025 | 200.00 | ±1 | 194.45 | 587.6 | 49.00 | <1 | 12.50 ±0.20 | 9.00 ±0.10 | 3.50 ±0.10 |
| 50mm直径 x 250mm焦距，镀可见光0°膜，消色差透镜 | 49-287 | 50.00 +0.0/-0.025 | 250.00 | ±1 | 243.41 | 587.6 | 49.00 | <1 | 13.25 ±0.20 | 9.75 ±0.10 | 3.50 ±0.10 |
| 50mm直径 x 300mm焦距，镀可见光0°膜，消色差透镜 | 49-288 | 50.00 +0.0/-0.025 | 300.00 | ±1 | 292.91 | 587.6 | 49.00 | <1 | 12.50 ±0.20 | 9.00 ±0.10 | 3.50 ±0.10 |
| 50mm直径 x 350mm焦距，镀可见光0°膜，消色差透镜 | 49-289 | 50.00 +0.0/-0.025 | 350.00 | ±1 | 344.32 | 587.6 | 49.00 | <1 | 12.00 ±0.20 | 8.00 ±0.10 | 4.00 ±0.10 |
| 50mm直径 x 500mm焦距，镀可见光0°膜，消色差透镜 | 49-290 | 50.00 +0.0/-0.025 | 500.00 | ±1 | 494.50 | 587.6 | 49.00 | <1 | 12.00 ±0.20 | 8.00 ±0.10 | 4.00 ±0.10 |
| 消色差透镜，75mm直径 x 100mm焦距，VIS 0镀膜，TS | 33-921 | 75.00 +0.0/-0.025 | 100.00 | ±1 | 78.32 | 587.6 | 73.5 | <1 | 38.70 ±0.20 | 26.00 ±0.10 | 12.7 ±0.10 |
| 消色差透镜，75mm直径 x 150mm焦距，VIS 0镀膜，TS | 33-922 | 75.00 +0.0/-0.025 | 150.00 | ±1 | 126.46 | 587.6 | 73.5 | <1 | 46.30 ±0.20 | 23.2 ±0.10 | 23.1 ±0.10 |
| 75mm直径 x 200mm焦距，镀可见光0°膜，消色差透镜 | 88-593 | 75.00 +0.0/-0.025 | 200.00 | ±1 | 187.69 | 587.6 | 73.5 | <1 | 23.94 ±0.20 | 17.94 ±0.10 | 6.00 ±0.10 |
| 75mm直径 x 300mm焦距，镀可见光0°膜，消色差透镜 | 88-594 | 75.00 +0.0/-0.025 | 300.00 | ±1 | 290.62 | 587.6 | 73.5 | <1 | 19.59 ±0.20 | 13.59 ±0.10 | 6.00 ±0.10 |
| 75mm直径 x 400mm焦距，镀可见光0°膜，消色差透镜 | 88-595 | 75.00 +0.0/-0.025 | 400.00 | ±1 | 392.1 | 587.6 | 73.5 | <1 | 17.05 ±0.20 | 11.05 ±0.10 | 6.00 ±0.10 |
| 直径30mm x 300mm FL， 可见光 0°镀膜， 消色差透镜 | 47-720 | 30.00 +0.0/-0.025 | 300.00 | ±1 | 296.85 | 587.6 | 29.00 | <1 | 7.00 ±0.20 | 4.50 ±0.10 | 2.50 ±0.10 |
