NIST认证可追溯的表面光洁度标准板

NIST认证可追溯的表面光洁度标准板

￥ 0.00
0.00

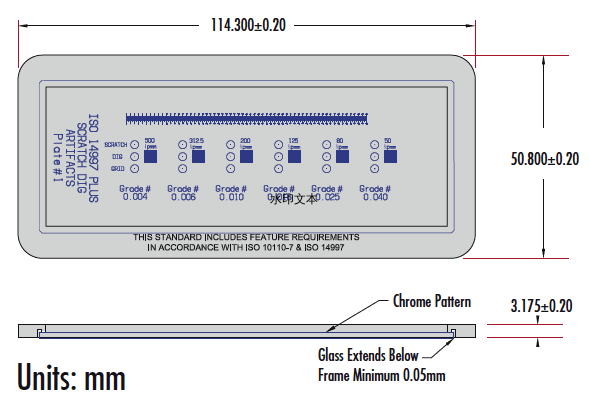

NIST认证可追溯的表面光洁度标准板是鉴定光学元件表面划痕麻点缺陷的理想选择。除了划痕麻点标记外，每块板上还有一个 60 毫米的刻度、6 个不同大小的网格和 6 个不同频率的线组。这些网格可用于测量不规则形状缺陷的面积。NIST认证可追溯的表面光洁度标准板，一个区域内总缺陷面积的平方根就是该区域的等级数。该标准板包含两块板。第 1 块板包括 0.004 至 0.040 的等级，第 2 块板包括 0.040 至 0.400 的等级。第一组表面的特征标记在玻璃基板的顶部。第二组表面的特征标记在玻璃基板的底部。正片为在透明背景上的不透明特征。负片为在不透明背景上的透明特征。


  • 符合 ISO 10110-7 和 ISO 14997 的规格要求

  • 第一表面图案用于系统校准或镀膜检测

  • 第二表面图案用于测量表面缺陷

                        产品

标题产品编码分刻度标度长度 (mm)宽度 (mm)基底厚度 (mm)表面平整度 (P-V)点直径公差 (mm) 线宽公差 (mm) 表面质量AOI (°)
划痕和麻点测试目标板，（第一表面正片）59-154Every 0.025 60 ±0.002 50.80 Float Glass 1.50 3-4λ/inch ±0.002 ±0.002 20-10 (inside active area)45.00
划痕和麻点测试目标板，（第一表面负片）59-156Every 0.025 60 ±0.002 50.80 Float Glass 1.50 3-4λ/inch ±0.002 ±0.002 20-10 (inside active area)45.00
划痕和麻点测试目标板，（第二表面正片）59-155Every 0.025 60 ±0.002 50.80 Float Glass 1.50 3-4λ/inch ±0.002 ±0.002 20-10 (inside active area)45.00
