Arizona Optical Metrology （AOM）柱面计算机生成全息图（CGH）

Arizona Optical Metrology （AOM）柱面计算机生成全息图（CGH）

￥ 0.00
0.00


Arizona Optical Metrology （AOM）公司的柱面计算机全息图（CGH）扩展了干涉仪的功能，可检测圆柱形光学器件，实现快速、全孔径和高分辨率的面形误差计量。提供完整系列的圆柱形 CGH f/#，可测试一系列凸面和凹面圆柱形光学表面，减少计量实验室所需的测试板或干涉测量基准面的数量。AOM 2 英寸柱面 CGH 安装在机械框架中，可运动地安装到所需的六自由度运动平台，以便将 CGH 与干涉仪精确对准。Arizona Optical Metrology (AOM) 公司的柱面计算机生成全息图（CGH）经过优化，可与行业标准的 4 英寸孔径、632.8nm HeNe 激光波长干涉仪和参考透射平面配合使用。每个柱面空心 CGH 都附有合格证，上面标明了测试的性能指标。


  • 测量凹面和凸面圆柱形透镜的面形误差

  • 可提供多种圆柱形 f/#s

  • 易于安装和对齐

                        产品

标题产品编码重量 (g)型号注意 FL (mm)有效焦距/有效孔径直径比Null Pattern ShapeNull Pattern Size (mm)DWL (nm)
2" CGH, f/# 0.725-676117.93 C2070S Requires Mount #25-684 or or #25-685 18.60 0.7 Square 38 633
2" CGH, f/# 1.025-677117.93 C2100S Requires Mount #25-684 or or #25-685 32.90 1.0 Square 38 633
2" CGH, f/# 1.525-678117.93 C2150S Requires Mount #25-684 or or #25-685 53.70 1.5 Square 38 633
2" CGH, f/# 2.025-679117.93 C2200S Requires Mount #25-684 or or #25-685 73.60 2.0 Square 38 633
2" CGH, f/# 3.025-680117.93 C2300S Requires Mount #25-684 or or #25-685 112.40 3.0 Square 38 633
2" CGH, f/# 4.025-681117.93 C2400S Requires Mount #25-684 or or #25-685 150.80 4.0 Square 38 633
2" CGH, f/# 5.025-682117.93 C2500S Requires Mount #25-684 or or #25-685 189.00 5.0 Square 38 633
2" CGH, f/# 6.025-683117.93 C2600S Requires Mount #25-684 or or #25-685 227.20 6.0 Square 38 633


产品概览

AOM 的计算机全息图（CGH）可对柱面光学器件进行干涉测量。使用 CGH 可以测量凸面和凹面圆柱形光学器件在全孔径范围内的面形误差。圆柱曲率半径也可以用半径干涉仪台进行测量。/p>

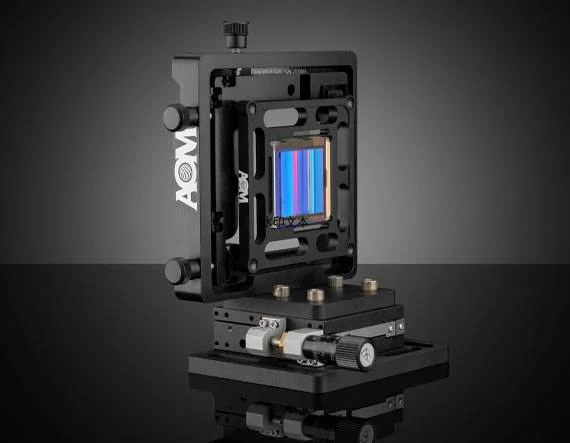

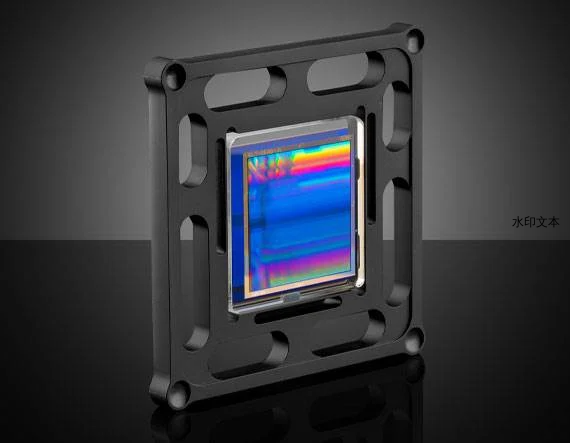

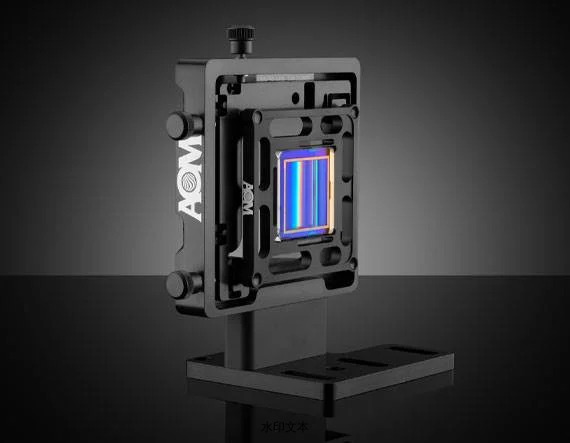

AOM 标准柱面 CGH 包括一个带有圆柱形空心图案、逆向对准图案、后表面镀有增透镀膜的熔融石英基片以及一个带有 1/4" 不锈钢安装球的机械单元，用于连接 AOM FP3 对准平台。

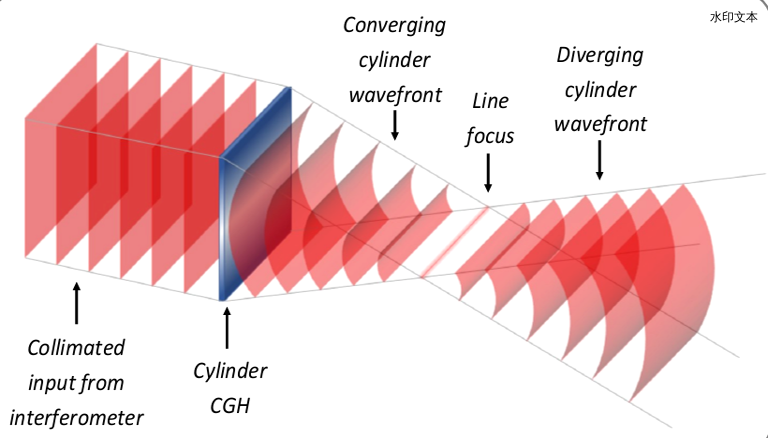

柱面 CGH 是一种衍射光学元件，可将准直干涉仪波前转换成会聚圆柱波前。凹面和凸面柱面光学器件可在共焦无效测试中使用相同的 CGH 进行测量。凸柱面光学元件应置于会聚波前，凹柱面光学镜组应置于发散波前。
