线格板

线格板

￥ 0.00
0.00


线格板的设计目的是通过在 X 和 Y 方向重复的平行线对视觉系统和显微镜调整台进行校准。使用这些线作为参考，可以对系统的畸变和透视误差进行量化和校准。线格板可以是镀铬的透明浮法玻璃，也可以是低反射的镀铬钠钙玻璃。镀铬的透明浮法玻璃是透明的，可用于通过背光进行透射式照明，而低反射的镀铬钠钙玻璃可用于通过顺光进行反射式照明，而不会产生使目标板图像降级的高光区域。


  • 测试校正视觉系统的畸变

  • 校正显微镜载物台的透视错误

  • 测量物理视场

                           产品

标题产品编码基底长度 (mm)光密度 OD（平均）整体精度 (mm)模型大小 (mm)表面质量厚度 (mm)宽度 (mm)线厚度 (mm)中心间间距 (mm)

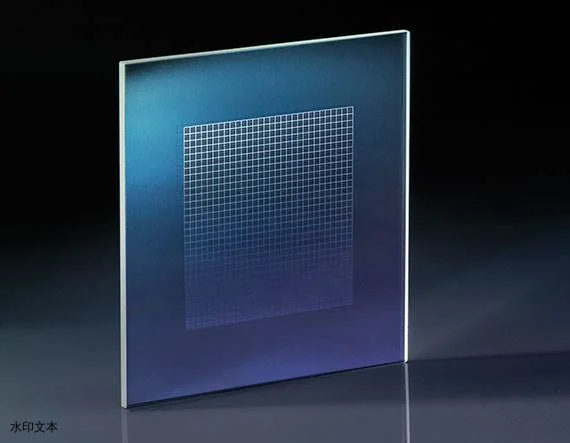

玻璃线格板，2x2英寸62-536Clear Float Glass 50.80 >3.0 ±0.002 30.1 x 30.1 20-10 over active area, 60-40 outside 1.50 50.80 Center Line: 0.05 ±0.002 Inner Line: 0.05 ±0.002 1.00 ±0.003

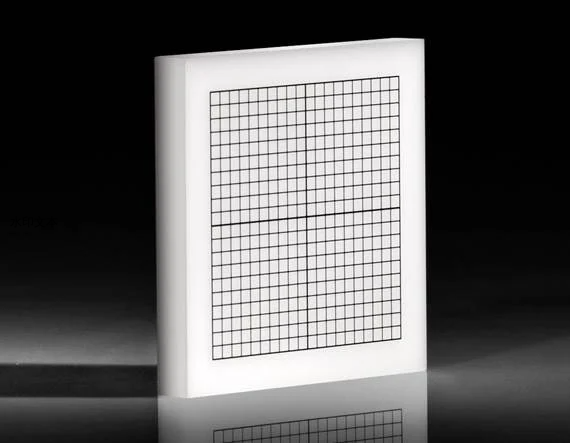

低反射式玻璃线格板，1x1英寸62-537White Soda Lime Glass 25.40 >3.0 ±0.002 20.0 x 20.0 20-10 over active area, 60-40 outside 2.50 25.40 Center Line: 0.125 ±0.005 Inner Line: 0.075 ±0.005 1.00 ±0.001
低反射式玻璃线格板，2x2英寸62-538White Soda Lime Glass 50.80 >3.0 ±0.002 30.1 x 30.1 20-10 over active area, 60-40 outside 2.50 50.80 Center Line: 0.1 ±0.002 Inner Line: 0.075 ±0.002 1.00 ±0.001
