Steinheil三胶合消色差透镜

Steinheil三胶合消色差透镜

￥ 0.00
0.00

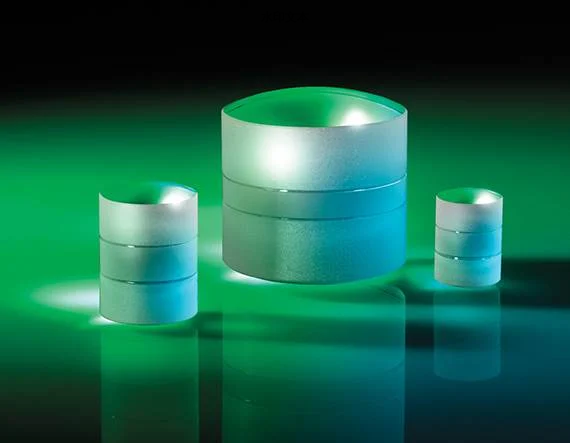

TECHSPEC® Steinheil 三胶合消色差透镜设计用于 1:1 共轭比，利用对称性校正像差。Steinheils 三合消色差透镜是在两个相同的高折射率外部元件之间，粘合一个低折射率中心元件制作而成。每个透镜在增加视场时，以合理的像差校正，以逐渐接近 f 值。与传统的 Steinheil 透镜设计相比，TECHSPEC® Steinheil 三胶合消色差透镜具采用小直径，可以安装在更小的空间内。Steinheil 三胶合透镜是中继系统的理想选择.


  • 设计用于 1:1 共轭比

  • 特别适用于中继系统

  • 另外提供Hastings 三胶合消色差透镜

                                产品

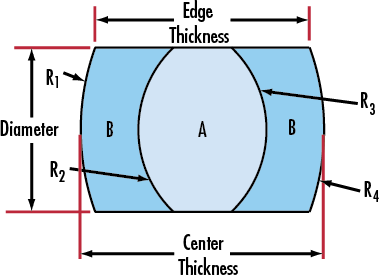

标题产品编码Dia. (mm)EFL (mm)FL Tolerance (%)BFL (mm)焦距指定波长 (nm)中心偏（弧分）CT (mm)CT A (mm)CT B (mm)半径 R1 (mm)半径 R2 (mm)半径 R3 (mm)
直径6.25mm x 12.5mm EFL Steinheil 三胶合消色差透镜47-6736.25 +0.0/-0.02512.50 ±1 8.94 587.6 <3 9.00 5.00 2.00 7.81 4.09 -4.09
LENS ACH 9 X18 STEINHEIL47-6749.00 +0.0/-0.02518.00 ±1 12.85 587.6 <3 12.96 7.2 2.88 11.25 5.89 -5.89
12.5 x 25mm EFL Steinheil 三胶合消色差透镜47-67512.50 +0.0/-0.02525.00 ±1 17.82 587.6 <3 18.00 10.00 4.00 15.65 8.22 -8.22
25 x 50mm EFL Steinheil 三胶合消色差透镜67-42225.00 +0.0/-0.02550.00 ±1 40.60 587.6 <3 25.80 13.00 6.40 31.25 18.47 -18.47


                            技术数据
