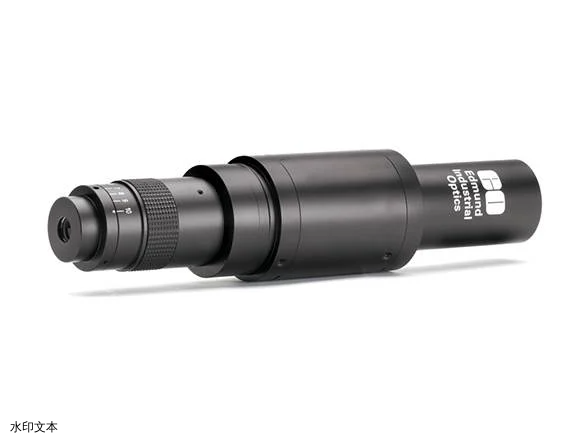

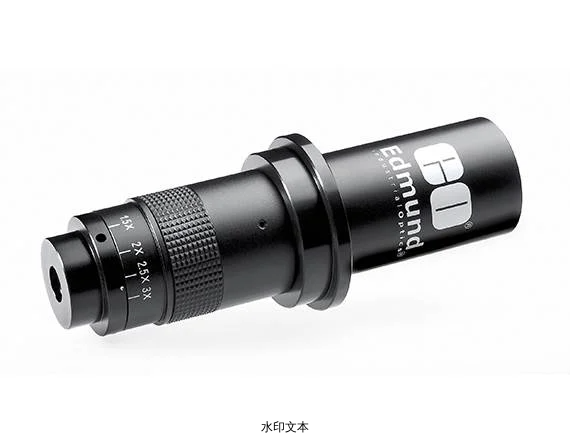

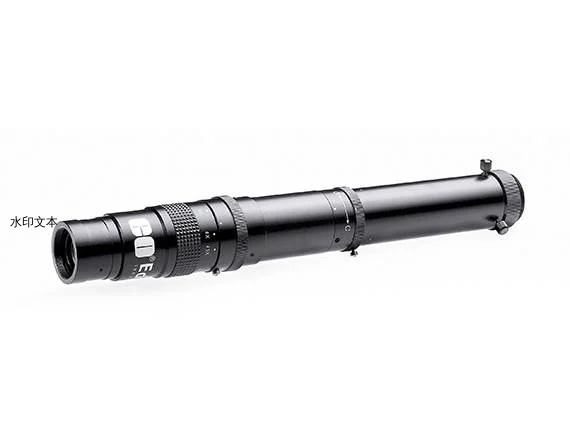

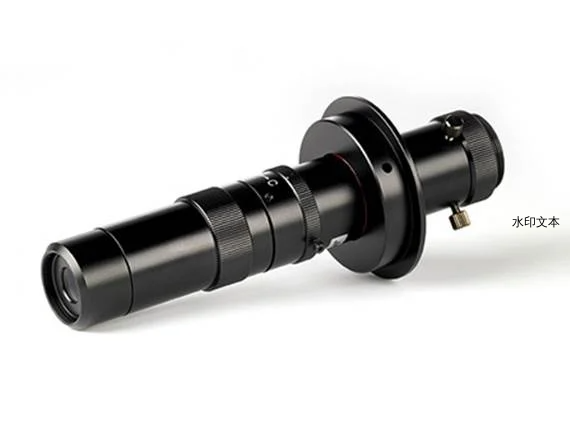

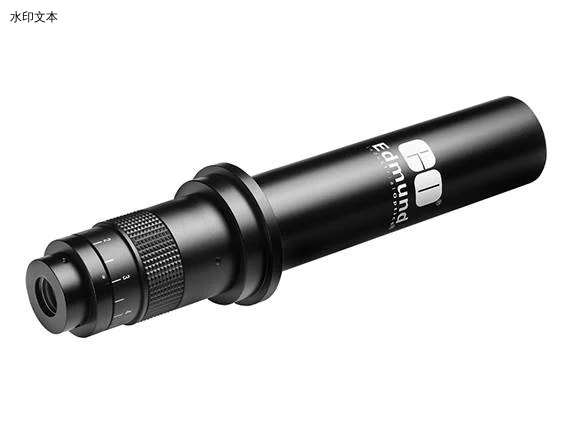

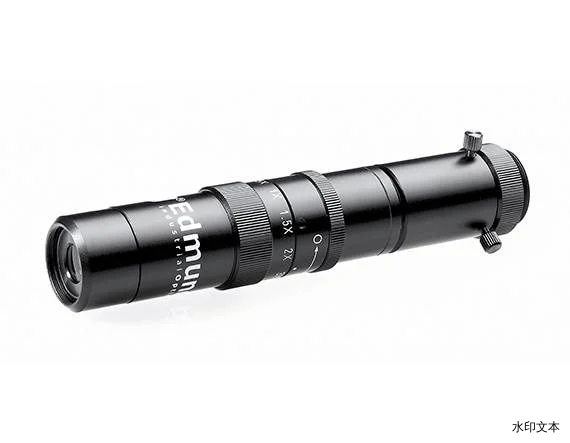

VZM™ 变焦成像镜头

VZM™ 变焦成像镜头

￥ 0.00
0.00

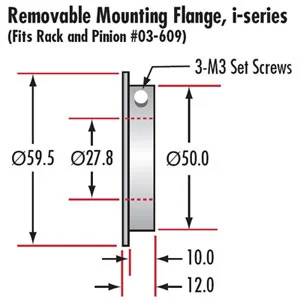

VZM™ 变焦成像镜头无需更换工作距离便可对各类物体进行检测。除此之外，此镜头的齐焦变焦无需重新对焦便可轻松改变放大倍率。这类经济实惠的镜头提供 35mm 至 175mm 的工作距离，最大传感器格式为 2/3英寸. 光圈版本（i 系列）均包含锁定光圈，前置滤光镜螺纹，可移除的安装用法兰以及可选变焦锁定。所有的镜头均配备一个 50mm 直径的法兰（光圈版本可移除，450i 直角除外）用于安装. VZM™ 变焦成像镜头是检测集成电路和焊点的理想选择。它也适用于品质管控和实验室检测的需求，以及进行表面分析.

  • 设计于容纳高达 2/3"英寸的传感器

  • 设计紧凑并提供可靠的多样性能

  • 备有数字和模拟成像系统


                                         产品

标题产品编码突出螺纹的长度 (mm)Horizontal FOV, 1/2" SensorHorizontal FOV, 2/3" Sensor滤光片螺纹最大直径 (mm)重量 (g)工作距离容差 (mm)分辨率，物方分辨率，像方缩放比率类型PMAG

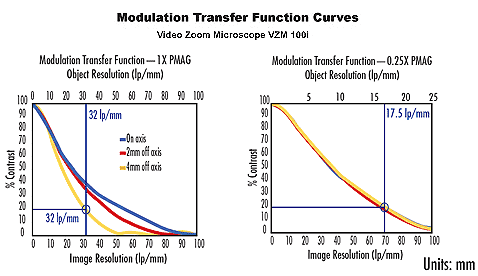

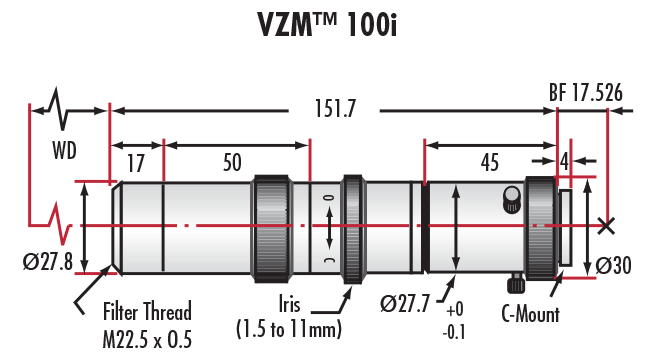

VZM 100i 变倍成像镜头59-805151.70 25.6 - 6.4mm 35.2 - 8.8mm M22.5 x 0.50 30.00 270.00 ±3 17.5 lp/mm - 32 lp/mm 70 lp/mm - 32 lp/mm 4:1 Zoom Lens 0.25X - 1X

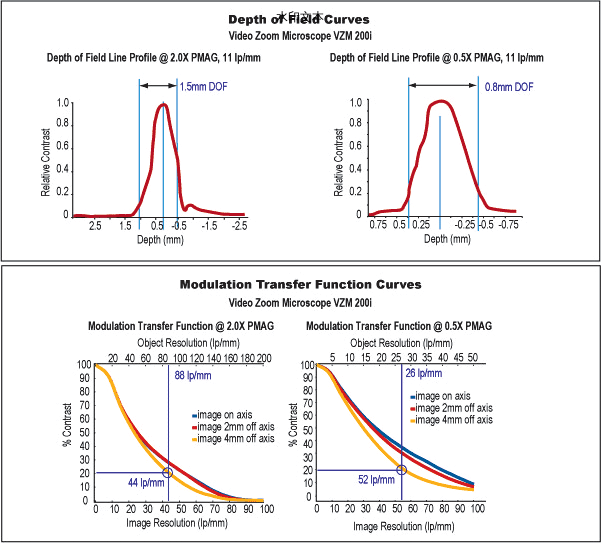

VZM 200i 可变焦成像镜头54-715151.70 12.0 - 3.0mm 17.00 - 4.2mm M22.5 x 0.50 30.00 232.00 ±3 26 - 88 lp/mm 52 - 44 lp/mm 4:1 Zoom Lens 0.5X - 2X

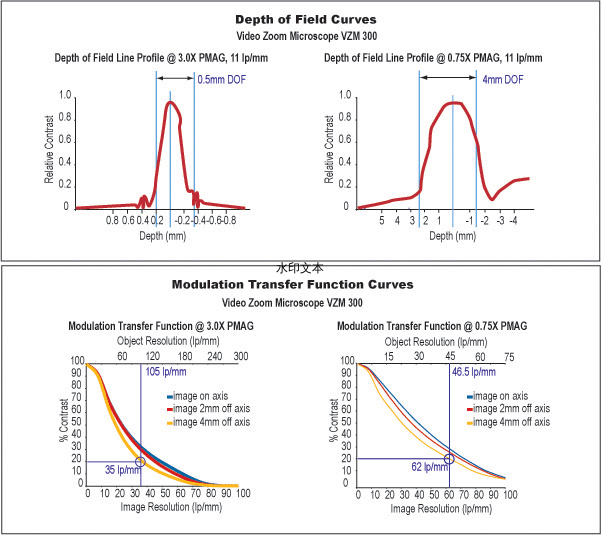

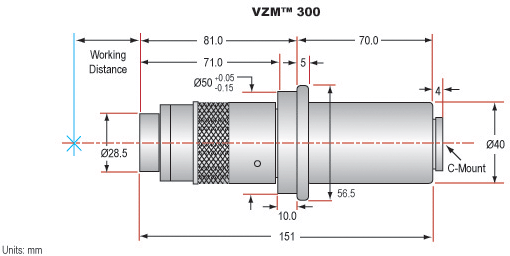

VZM 300 镜头39-708151.00 8.0 - 2.0mm 11.4 - 2.8mm
56.5 386.00 ±3 46.5 - 105 lp/mm 62 - 35 lp/mm 4:1 Zoom Lens 0.75X - 3X

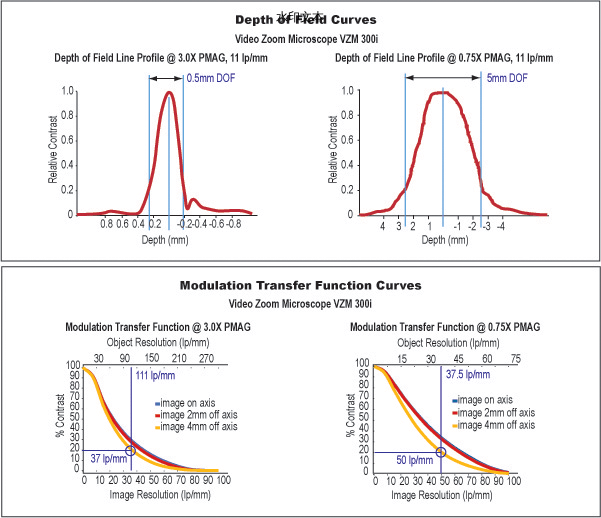

VZM 300i 变焦成像镜头52-571151.70 8.0 - 2.0mm 11.4 - 2.8mm M22.5 x 0.50 30.00 232.00 ±3 37.5 - 111 lp/mm 50 - 37 lp/mm 4:1 Zoom Lens 0.75X - 3X

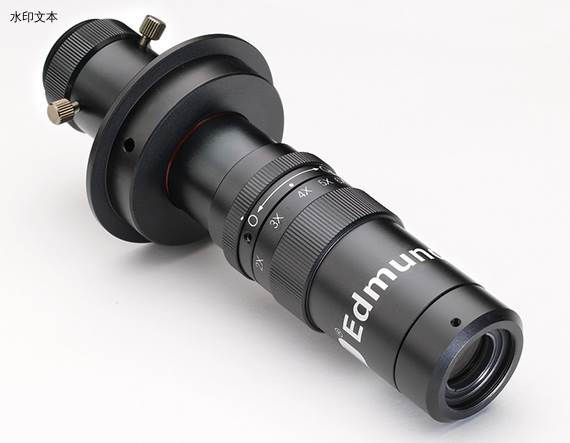

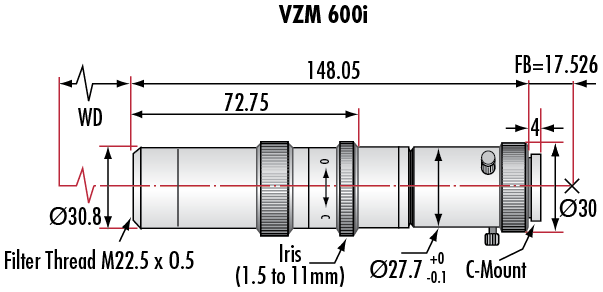

VZM 600i 变焦成像镜头88-399148.05 6.4 - 1.0mm 8.8 - 1.4mm M22.5 x 0.50 30.00 250.00 ±3 87 lp/mm - 176 lp/mm 87 lp/mm - 29 lp/mm 6:1 Zoom Lens 1.0X - 6.0X

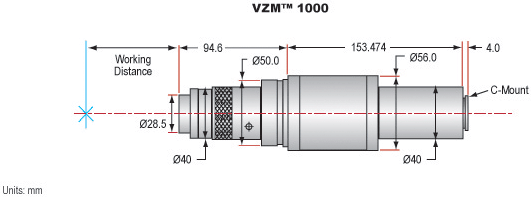

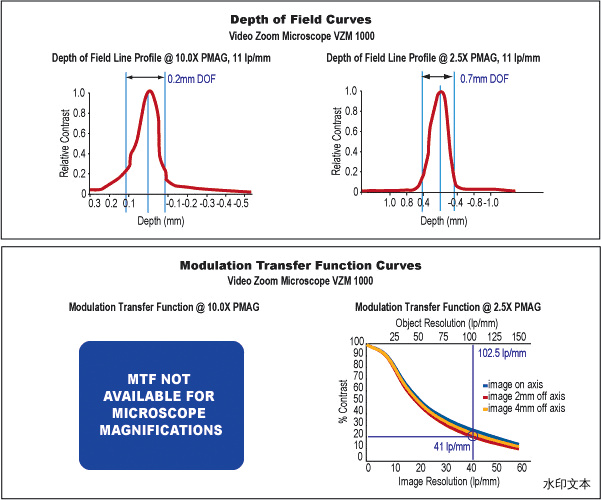

VZM 1000 变焦成像镜头54-396248.10 2.56 - 0.64mm 3.52 - 0.88mm
56.00 770.00 ±1 102.5 - 228 lp/mm 41 - 22.8 lp/mm 4:1 Zoom Lens 2.5X - 10X

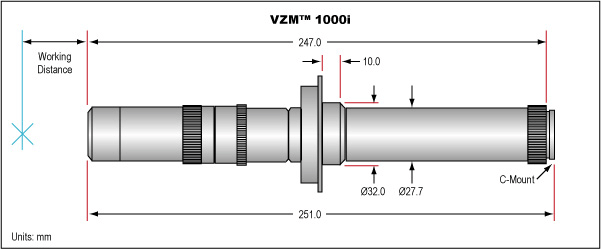

VZM 1000i 变倍成像镜头55-834247.00 2.56 - 0.64mm 3.52 - 0.88mm M22.5 x 0.50 50.00 326.00 ±1 102.5 - 228 41 - 22.8 4:1 Zoom Lens 2.5X - 10X


                                          技术数据






VZM Model
100i
200i
300
300i
450
450i
600i
1000
1000i
Zoom Ratio
4:1
4:1
4:1
4:1
6.4:1
6:1
6:1
4:1
4:1
Magnification
0.25 - 1X
0.5 - 2X
0.75 - 3X
0.75 - 3X
0.7 - 4.5X
0.75 - 4.5X
1 - 6X
2.5 - 10X
2.5 - 10X
Manual Iris








Rotatable Mount








Zoom Lock Adapter

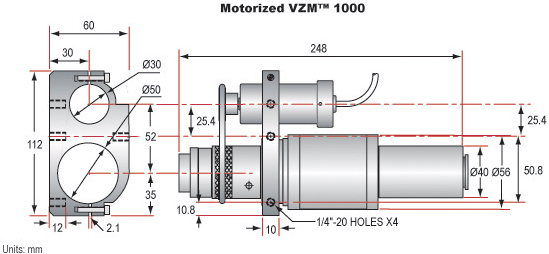

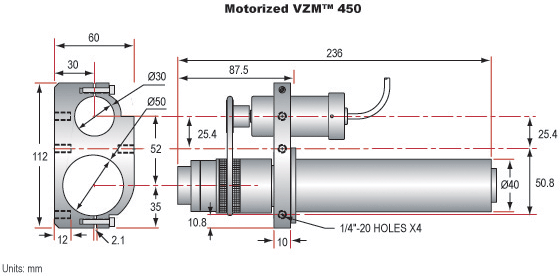

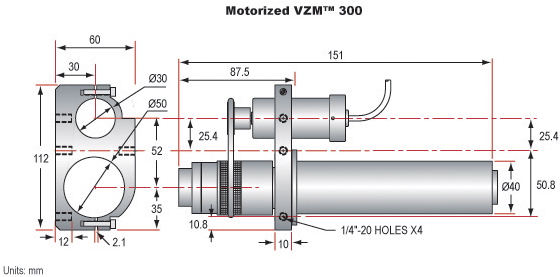

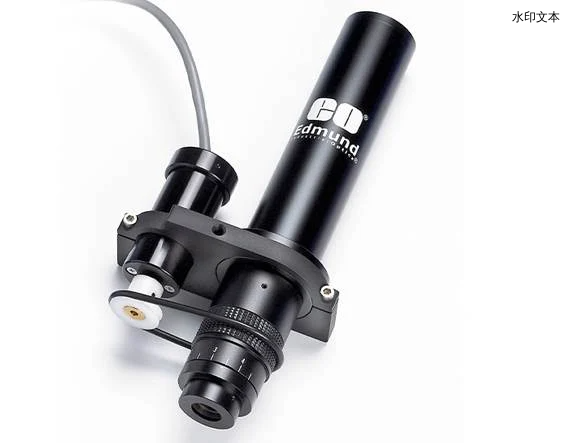

Motorized Version

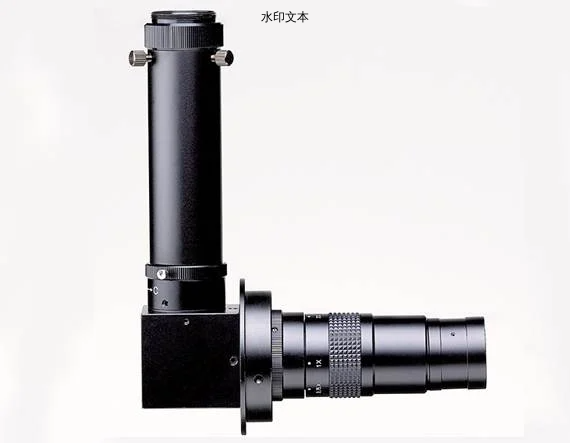

Right Angle Version









Additional VZM 200i Lens Specifications
Primary Magnification
With 0.5X Lens
Minimum 0.25XMaximum 1.0X
FOV (½" Horizontal Sensor)24.0mm6.0mm
Resolution in Object Space10 lp/mm40 lp/mm
Resolution in Image Space40 lp/mm40 lp/mm
Working Distance (±3mm)152mm152mm

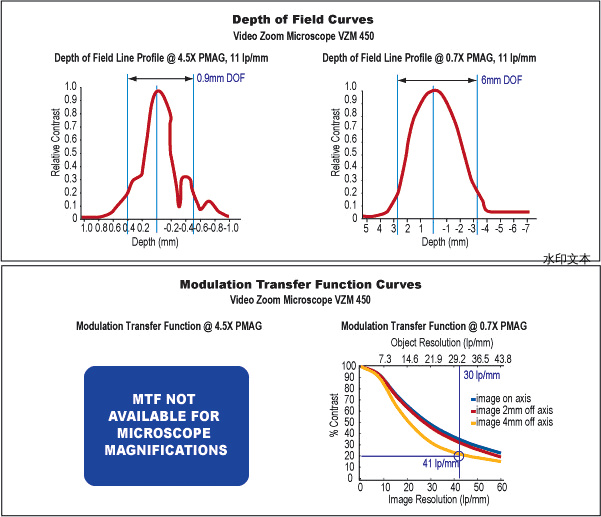

Additional VZM 450 Lens Specifications
Primary Magnification
With 0.5X Lens
Minimum 0.35XMaximum 2.25X
FOV (½" Horizontal Sensor)17.6mm2.8mm
Resolution in Object Space12 lp/mm80 lp/mm
Resolution in Image Space34 lp/mm35.5 lp/mm
Working Distance (±3mm)147mm147mm

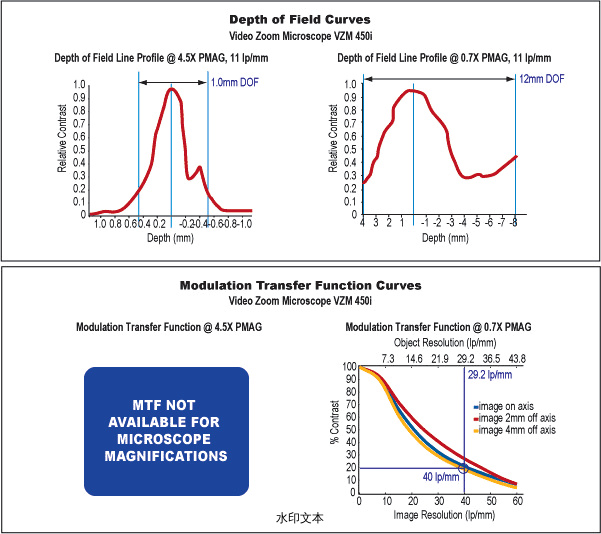

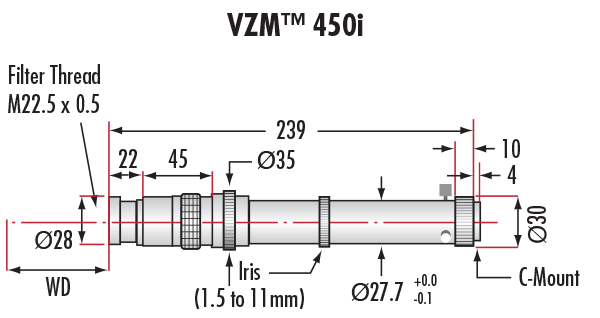

Additional VZM 450i Lens Specifications
Primary Magnification
With 0.5X Lens
With 0.25X Lens
Minimum 0.35XMaximum 2.25XMinimum 0.175XMaximum 1.125X
FOV (½" Horizontal Sensor)17.6mm2.8mm35.2mm5.6mm
Resolution in Object Space12 lp/mm80 lp/mm6 lp/mm40 lp/mm
Resolution in Image Space34 lp/mm35.5 lp/mm34 lp/mm35.5 lp/mm
Working Distance (±3mm)147mm147mm275mm275mm
